Как пользоваться паяльной станцией 2 в 1 YIHUA 878D: Обзор и руководство

🧰 Вступление

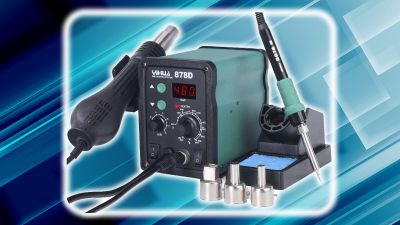

Паяльная станция 2 в 1 YIHUA 878D — это универсальное решение для тех, кто занимается ремонтом электроники и демонтажем компонентов на печатных платах. Благодаря комбинации классического паяльника и термофена, устройство обеспечивает гибкость и комфорт при выполнении как стандартных задач пайки, так и работы с чувствительными компонентами. Продуманный компактный дизайн, цифровая индикация и интеллектуальные функции делают эту станцию востребованной как среди профессионалов, так и среди любителей.

✅ Преимущества комбинированной паяльной станции YIHUA 878D:

🔥 2 в 1: паяльник + термофен — независимая работа каждого модуля.

🌡️ Быстрый нагрев и точная регулировка температуры благодаря современному микропроцессору.

🎛️ Простое управление с кнопками и цифровым дисплеем.

💨 Интеллектуальная система охлаждения продлевает срок службы компонентов.

🔇 Низкий уровень шума и компактные габариты — удобно даже для домашней мастерской.

💰 Отличное соотношение цены и качества — доступный выбор для любого уровня подготовки.

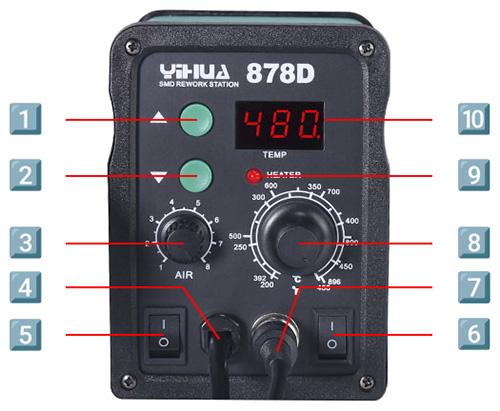

⚙️ Элементы панели управления паяльной станции YIHUA 878D:

1. Кнопка увеличения температуры (термофен)

2. Кнопка уменьшения температуры (термофен)

3. Регулятор воздушного потока (термофен)

4. Разъём подключения термофена

5. Выключатель питания термофена

6. Разъём подключения паяльника

7. Выключатель питания паяльника

8. Регулятор температуры паяльника

9. Индикатор работы паяльника

10. Цифровой дисплей температуры (термофен)

🚀 Как пользоваться станцией YIHUA 878D

🔥 Термовоздушная станция

1️⃣ Подготовьте станцию к работе. Установите держатель термофена с левой стороны корпуса и поместите фен в держатель.
2️⃣ Установите необходимую насадку (рекомендуется использовать насадки с большим диаметром). Подключите сетевой кабель станции к электросети.
3️⃣ Включите главный тумблер питания на задней панели станции, затем включите питание термофена на передней панели. На дисплее температуры появится «---», что означает режим ожидания. Нажмите кнопку увеличения или уменьшения температуры, чтобы установить нужное значение. Возьмите фен в руку — устройство перейдёт в рабочий режим, и индикатор работы (точка в нижнем правом углу дисплея) загорится.

4️⃣ После завершения работы поместите фен обратно в держатель, затем выключите питание термовоздушной части станции. Индикатор погаснет, и фен перейдёт в режим охлаждения. Когда температура опустится ниже 100 °C, устройство автоматически отключится. Если станция не будет использоваться длительное время, выключите её полностью и отсоедините сетевой кабель.

🎯 Цифровая калибровка температуры термофена

Иногда температура может отклоняться из-за изменений в окружающей среде или после замены нагревательного элемента. Эта функция позволяет точно откорректировать температуру, повысить эффективность работы и продлить срок службы нагревателя.

🌡️ После стабилизации температуры горячего воздуха одновременно нажмите и удерживайте кнопки увеличения и уменьшения температуры около 2 секунд. На дисплее появится установленное значение температуры и начнут мигать три точки.
⚙️ С помощью кнопок изменения температуры введите фактическое измеренное значение температуры горячего воздуха.
✅ Чтобы подтвердить калибровку, снова нажмите и удерживайте обе кнопки около 2 секунд. Система автоматически скорректирует отклонение и выйдет из режима калибровки.

🔥 Паяльная станция (паяльник)

1️⃣ Подключите паяльник к станции и установите его в держатель.
2️⃣ Включите главный выключатель питания на задней панели станции, после чего включите питание паяльника на передней панели.
Нагревательный элемент начнёт нагреваться, и загорится индикатор работы.
Индикатор будет светиться постоянно во время нагрева, быстро мигать при стабилизации температуры и гаснуть при охлаждении.
Начинайте работу, когда индикатор быстро мигает — это означает, что температура стабилизирована.

3️⃣ После завершения работы очистите жало влажной губкой или металлической стружкой.
Нанесите новый слой припоя, верните паяльник в держатель и выключите питание.
Если станция не будет использоваться длительное время — выключите главный выключатель и отсоедините кабель питания от сети.

⚠️ Уход и меры предосторожности

🔥 Термовоздушная станция

1️⃣ Всегда держите воздушное сопло в чистоте и свободным от засоров.
2️⃣ Устанавливайте насадки на термофен только после полного остывания стальной трубки и самой насадки. Устанавливайте насадку аккуратно: не применяйте силу, не тяните край пинцетом и не перетягивайте резьбу.
3️⃣ Подбирайте насадку в соответствии с задачей (температура может варьироваться в зависимости от диаметра).
При использовании более узких насадок, чем стандартные, обязательно используйте максимальный воздушный поток и более низкую температуру, завершайте работу как можно быстрее, чтобы не повредить фен.
4️⃣ Соблюдайте минимальное расстояние 2 мм между соплом и объектом.
5️⃣ Не направляйте горячий воздух на лицо и избегайте прямого контакта — это опасно из-за риска ожогов.
При первом запуске фен может выделять белый дым — это нормально, дым быстро исчезает.

⚙️ Технические характеристики паяльной станции Yihua 878D

• Модель: YIHUA 878D
• Тип: Термовоздушная, турбинная
• Номинальное напряжение: Переменный ток 220В ± 10% 50Гц
• Мощность: 700 Вт ± 10% (MAX)
• Условия эксплуатации: 0~40℃, отн. влажность < 80%
• Размеры: 21.3 х1.5 х10 см
• Вес: 2.6 кг

🔥 Блок паяльника

• Мощность: 50 Вт
• Диапазон температур: 200 – 480 ℃
• Стабилизация температуры: ± 1 ℃

🔥 Блок термофена

• Мощность: 650 Вт
• Диапазон температур: 100 – 450 ℃
• Стабилизация температуры: ± 1 ℃
• Поток воздуха: до 120 л/мин
• Тип вентилятора: Бесщёточный (турбинный)

🧰 Полезные инструменты и расходные материалы

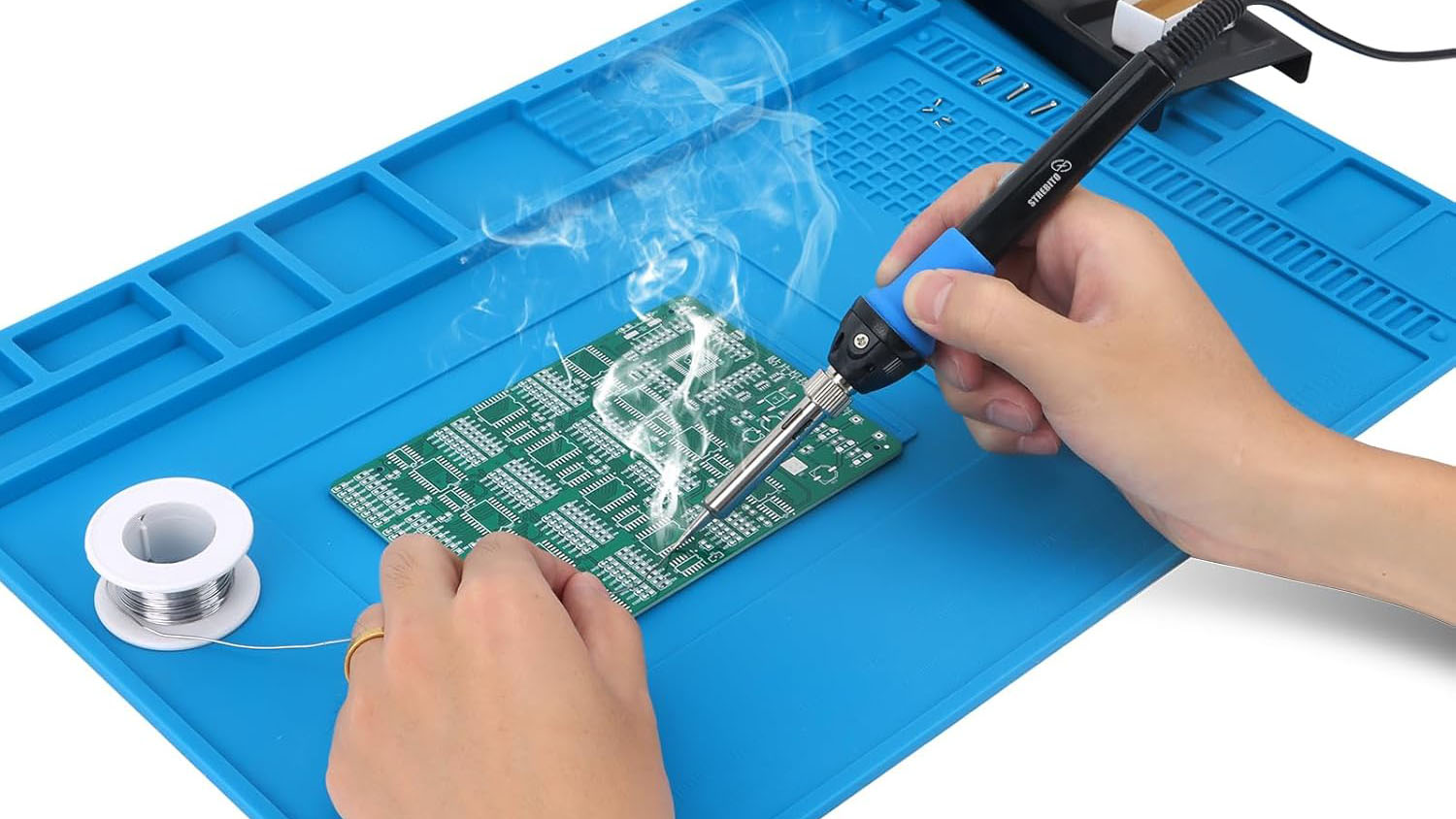

🟦 Силиконовые коврики для пайки

Силиконовый коврик — это надёжная защита стола от высоких температур, капель припоя и флюса. Он не скользит, не деформируется от нагрева и облегчает организацию рабочего места. Отсеки на коврике помогают удобно разложить инструменты, винты и мелкие детали. Такой коврик особенно полезен при разборке и пайке смартфонов, планшетов и другой электроники.

🧲 Держатели для плат и микросхем

Во время пайки важно надёжно зафиксировать плату, чтобы обе руки были свободны. Для этого подойдут простые держатели с подвижными зажимами или металлическими рамками, которые легко настраиваются под размер платы. Это удобно как при демонтаже элементов, так и при установке новых компонентов.

🔥 Запасные жала для паяльника

Жала со временем выгорают или покрываются окислами, что снижает качество пайки. Поэтому всегда полезно иметь набор сменных жал разной формы: стандартные конические, скошенные, широкие — для разных типов работ. Например, узкое жало удобно при пайке мелких SMD-компонентов, а широкое — для массивных контактов или демонтажа.

🧪 Расходные материалы для пайки

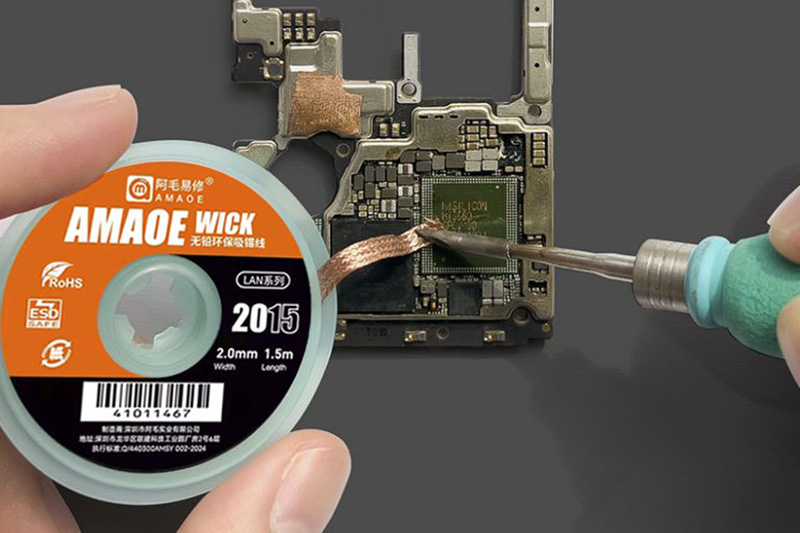

В повседневной работе мастера используют флюс-пасту для удобной пайки компонентов, паяльную пасту для монтажа SMD и BGA, припой в катушках разного диаметра, а также оплётку для аккуратного снятия лишнего припоя. Эти материалы позволяют выполнять пайку быстро, точно и без лишних сложностей.

🏪 Наш магазин

Интернет-магазин VNGSM.NET предлагает широкий выбор паяльных станций для работы с электроникой — от бюджетных моделей до профессиональных решений. В наличии также есть все необходимые инструменты и расходные материалы для пайки, с возможностью быстрой доставки по Украине.

✅ Заключение

YIHUA 878D — это надёжная и удобная паяльная станция 2 в 1, которая подходит как для повседневного ремонта, так и для более сложных задач. Компактный корпус, простое управление, быстрый нагрев и стабильная температура делают её отличным выбором для мастеров любого уровня.
