Як користуватися паяльною станцією YIHUA 878D: Огляд та інструкція

🧰 Вступ

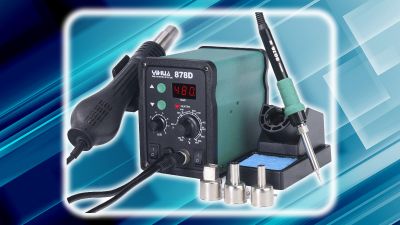

Паяльна станція 2 в 1 YIHUA 878D — це універсальне рішення для тих, хто займається ремонтом електроніки та демонтажем компонентів на друкованих платах. Завдяки комбінації класичного паяльника і термофена, пристрій забезпечує гнучкість і комфорт при виконанні як стандартних завдань пайки, так і роботи з чутливими компонентами. Продуманий компактний дизайн, цифрова індикація та інтелектуальні функції роблять цю станцію затребуваною як серед професіоналів, так і серед любителів.

✅ Переваги комбінованої паяльної станції YIHUA 878D:

🔥 2 в 1: паяльник + термофен — незалежна робота кожного модуля.

🌡️ Швидкий нагрів і точне регулювання температури завдяки сучасному мікропроцесору.

🎛️ Просте керування за допомогою кнопок і цифрового дисплея.

💨 Інтелектуальна система охолодження подовжує строк служби компонентів.

🔇 Низький рівень шуму та компактні розміри — зручно навіть для домашньої майстерні.

💰 Чудове співвідношення ціни та якості — доступний вибір для будь-якого рівня підготовки.

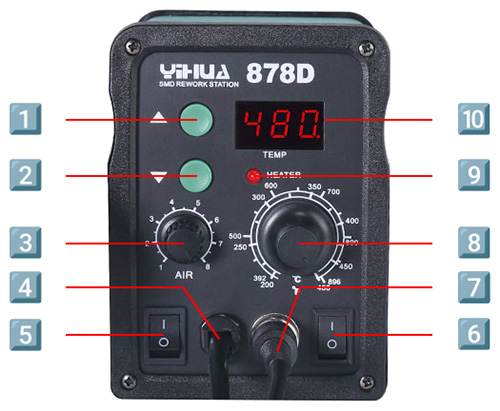

⚙️ Елементи панелі керування паяльної станції YIHUA 878D:

1. Кнопка збільшення температури (термофен)

2. Кнопка зменшення температури (термофен)

3. Регулятор повітряного потоку (термофен)

4. Розʼєм підключення термофена

5. Вимикач живлення термофена

6. Розʼєм підключення паяльника

7. Вимикач живлення паяльника

8. Регулятор температури паяльника

9. Індикатор роботи паяльника

10. Цифровий дисплей температури (термофен)

🚀 Як користуватись станцією YIHUA 878D

🔥 Термоповітряна станція

1️⃣ Підготуйте станцію до роботи. Встановіть тримач термофена з лівого боку корпусу і помістіть фен у тримач.
2️⃣ Встановіть необхідну насадку (рекомендується використовувати насадки з великим діаметром). Підключіть мережевий кабель станції до електромережі.
3️⃣ Увімкніть головний тумблер живлення на задній панелі станції, потім увімкніть живлення термофена на передній панелі. На дисплеї температури зʼявиться «---», що означає режим очікування. Натисніть кнопку збільшення або зменшення температури, щоб встановити потрібне значення. Візьміть фен у руку — пристрій перейде в робочий режим, і індикатор роботи (точка в нижньому правому куті дисплея) засвітиться.

4️⃣ Після завершення роботи поверніть фен у тримач, потім вимкніть живлення термоповітряної частини станції. Індикатор згасне, і фен перейде в режим охолодження. Коли температура опуститься нижче 100 °C, пристрій автоматично вимкнеться. Якщо станція не буде використовуватись тривалий час — повністю вимкніть її та від’єднайте мережевий кабель.

🎯 Цифрове калібрування температури термофена

Іноді температура може відхилятися через зміни в навколишньому середовищі або після заміни нагрівального елемента. Ця функція дозволяє точно відкоригувати температуру, підвищити ефективність роботи та подовжити строк служби нагрівача.

🌡️ Після стабілізації температури гарячого повітря одночасно натисніть і утримуйте кнопки збільшення та зменшення температури приблизно 2 секунди. На дисплеї з’явиться встановлене значення температури і почнуть блимати три точки.
⚙️ За допомогою кнопок зміни температури введіть фактичне виміряне значення температури гарячого повітря.
✅ Щоб підтвердити калібрування, знову натисніть і утримуйте обидві кнопки приблизно 2 секунди. Система автоматично скоригує відхилення та вийде з режиму калібрування.

🔥 Паяльна станція (паяльник)

1️⃣ Підключіть паяльник до станції та встановіть його в тримач.
2️⃣ Увімкніть головний вимикач живлення на задній панелі станції, після чого увімкніть живлення паяльника на передній панелі.
Нагрівальний елемент почне нагріватися, і засвітиться індикатор роботи.
Індикатор буде світитися постійно під час нагріву, швидко блимати під час стабілізації температури і гаснути під час охолодження.
Починайте роботу, коли індикатор швидко блимає — це означає, що температура стабілізована.

3️⃣ Після завершення роботи очистіть жало вологою губкою або металевою стружкою.
Нанесіть новий шар припою, поверніть паяльник у тримач і вимкніть живлення.
Якщо станція не буде використовуватись тривалий час — вимкніть головний вимикач і від’єднайте кабель живлення від мережі.

⚠️ Догляд і запобіжні заходи

🔥 Термоповітряна станція

1️⃣ Завжди тримайте повітряне сопло в чистоті та вільним від засмічень.
2️⃣ Встановлюйте насадки на термофен лише після повного охолодження сталевої трубки та самої насадки. Встановлюйте насадку акуратно: не застосовуйте силу, не тягніть край пінцетом і не перетягуйте різьбу.
3️⃣ Підбирайте насадку відповідно до завдання (температура може змінюватися залежно від діаметра).
При використанні більш вузьких насадок, ніж стандартні, обовʼязково використовуйте максимальний повітряний потік і нижчу температуру, завершуйте роботу якнайшвидше, щоб не пошкодити фен.
4️⃣ Дотримуйтеся мінімальної відстані 2 мм між соплом і обʼєктом.
5️⃣ Не направляйте гаряче повітря на обличчя та уникайте прямого контакту — це небезпечно через ризик опіків.
Під час першого запуску фен може виділяти білий дим — це нормально, дим швидко зникає.

⚙️ Технічні характеристики паяльної станції Yihua 878D

• Модель: YIHUA 878D
• Тип: Термоповітряна, турбінна
• Номінальна напруга: Змінний струм 220В ± 10% 50Гц
• Потужність: 700 Вт ± 10% (MAX)
• Умови експлуатації: 0~40℃, відн. вологість < 80%
• Розміри: 21.3 х 1.5 х 10 см
• Вага: 2.6 кг

🔥 Блок паяльника

• Потужність: 50 Вт
• Діапазон температур: 200 – 480 ℃
• Стабілізація температури: ± 1 ℃

🔥 Блок термофена

• Потужність: 650 Вт
• Діапазон температур: 100 – 450 ℃
• Стабілізація температури: ± 1 ℃
• Повітряний потік: до 120 л/хв
• Тип вентилятора: Безщітковий (турбінний)

🧰 Корисні інструменти та витратні матеріали

🟦 Силіконові килимки для пайки

Силіконовий килимок — це надійний захист столу від високих температур, крапель припою та флюсу. Він не ковзає, не деформується від нагрівання і полегшує організацію робочого місця. Відсіки на килимку допомагають зручно розкласти інструменти, гвинтики та дрібні деталі. Такий килимок особливо корисний під час розбирання та пайки смартфонів, планшетів та іншої електроніки.

🧲 Тримачі для плат і мікросхем

Під час пайки важливо надійно зафіксувати плату, щоб обидві руки були вільні. Для цього підійдуть прості тримачі з рухомими затискачами або металевими рамками, які легко налаштовуються під розмір плати. Це зручно як під час демонтажу елементів, так і під час встановлення нових компонентів.

🔥 Запасні жала для паяльника

Жала з часом вигорають або покриваються окисленнями, що знижує якість пайки. Тому завжди корисно мати набір змінних жал різної форми: стандартні конічні, скошені, широкі — для різних типів робіт. Наприклад, вузьке жало зручно під час пайки дрібних SMD-компонентів, а широке — для масивних контактів або демонтажу.

🧪 Витратні матеріали для пайки

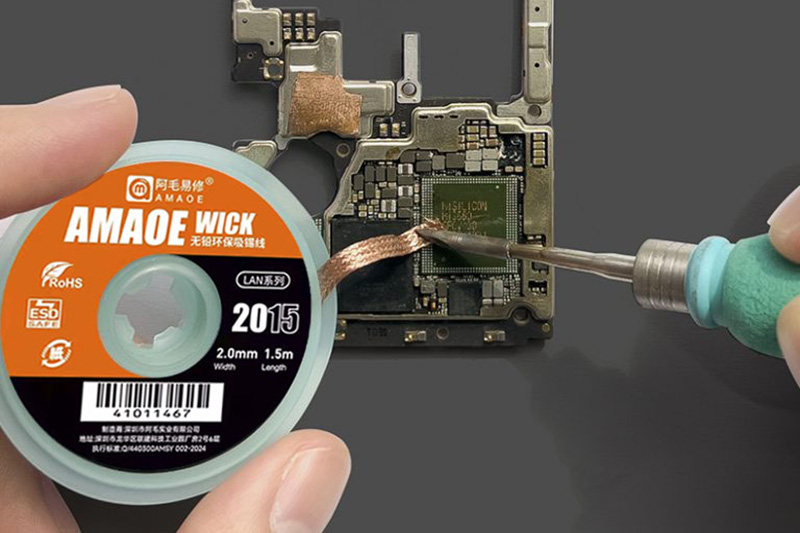

У повсякденній роботі майстри використовують флюс-пасту для зручної пайки компонентів, паяльну пасту для монтажу SMD і BGA, припій у котушках різного діаметра, а також оплітку для акуратного зняття зайвого припою. Ці матеріали дозволяють виконувати пайку швидко, точно і без зайвих труднощів.

🏪 Наш магазин

Інтернет-магазин VNGSM.NET пропонує широкий вибір паяльних станцій для роботи з електронікою — від бюджетних моделей до професійних рішень. У наявності також є всі необхідні інструменти та витратні матеріали для пайки, з можливістю швидкої доставки по Україні.

✅ Висновок

YIHUA 878D — це надійна та зручна паяльна станція 2 в 1, яка підходить як для повсякденного ремонту, так і для більш складних завдань. Компактний корпус, просте керування, швидкий нагрів і стабільна температура роблять її чудовим вибором для майстрів будь-якого рівня.
