⚡ Quick 861 Pro — современная термовоздушная паяльная станция с мощностью 1300 Вт, бесконтактным нагревом и умным голосовым управлением 🎙️. Эта модель сочетает в себе надежность, точность и высокую производительность, что делает её отличным выбором для профессионального ремонта электроники.
Преимущества Quick 861 Pro:
✅ Быстрый и стабильный нагрев с ПИД-регулированием
✅ Бесщеточный вентилятор с тихой и надёжной работой
✅ Яркий HD-дисплей для удобного контроля
✅ Умное голосовое управление
✅ Автоматическое охлаждение и режим сна для долговечности
1. Инструкции по технике безопасности
⚠️ ОСТОРОЖНО
- При установке и эксплуатации данного изделия необходимо строго соблюдать все нормы электробезопасности, действующие в вашей стране и регионе.
- При разборке устройства питание должно быть полностью отключено. Не допускается работа с устройством под напряжением.
- Если устройство работает некорректно, обратитесь к поставщику или в нашу компанию. Не разбирайте и не модифицируйте устройство самостоятельно. Производитель не несёт ответственности за проблемы, вызванные несанкционированным ремонтом или изменениями конструкции.
⚠️ ПРЕДУПРЕЖДЕНИЕ
- Не устанавливайте устройство на поверхности, которые могут легко вибрировать или подвергаться ударам, так как это может привести к повреждению.
- Не размещайте устройство в местах, где оно может подвергаться воздействию дождя или влаги.
- Используйте устройство вдали от источников электромагнитного излучения, способного вызвать помехи в работе оборудования.
- Не используйте устройство во взрывоопасных или легковоспламеняющихся средах.
- Обращайте внимание на сопло горячего воздуха и его окружение. При высокой температуре существует риск ожогов.
- Во время перерывов в работе или по окончании использования устройство необходимо отключать от сети, чтобы избежать несчастных случаев.
- Убедитесь, что сопло горячего воздуха не заблокировано и ничто не препятствует выходу воздуха.
- Регулярно проверяйте и обслуживайте устройство. Не используйте его в случае повреждений, особенно если поврежден сетевой кабель.
- Рукоятка должна быть правильно установлена на подставку при неиспользовании. Не кладите её непосредственно на рабочий стол. После работы устройство можно отключать только после того, как температура опустится ниже 100 °C (в режиме сна).
- Если устройство не используется длительное время, отключайте его от сети.
2. Обзор
Данная модель оснащена бесщеточным вихревым вентилятором для подачи воздуха, электрическим нагревательным элементом для создания теплового потока, датчиком температуры типа K для измерения температуры, а также управляющей схемой на базе процессора для точного контроля температуры. Цветной ЖК-дисплей отображает параметры температуры и воздушного потока. Устройство подходит для ремонта различных компонентов, таких как SMD, SOP, SOG и других. Может применяться для термоусадки, сушки, снятия лакокрасочных покрытий, удаления клея, размораживания, предварительного подогрева, дезинфекции, пайки с использованием клея и других задач.
3. Характеристики изделия
● Цветной ЖК-дисплей с отображением параметров нагрева в цифровом или графическом режиме.
● Поддержка защиты паролем и блокировки кнопок.
● 4 канала (CH1, CH2, CH3, CH4) для индивидуальной настройки скорости воздушного потока и температуры.
● Интеллектуальная подставка для фена с магнитным датчиком, обеспечивающая автоматический переход в режим сна. При установке фена на подставку нагрев автоматически прекращается для увеличения срока службы нагревательного элемента.
● Замкнутая система контроля с микрокомпьютером и регулировкой по нулевому пересечению для достижения высокой мощности, быстрого нагрева и точного стабильного поддержания температуры.
● Бесщеточный вихревой вентилятор с регулируемой скоростью воздушного потока для различных задач нагрева.
4. Технические характеристики
| Модель устройства | 861 Pro |
| Мощность | 1300 Вт |
| Рабочее напряжение | AC 110 В / 220 В |
| Диапазон температуры | 50°C ~ 550°C |
| Диапазон воздушного потока | Шкала 1 ~ 200 |
| Максимальный воздушный поток | 70 л/мин |
| Габариты (Д×Ш×В) | 214 × 235 × 159 мм |
| Вес | Около 4,3 кг |
5. Функциональное описание

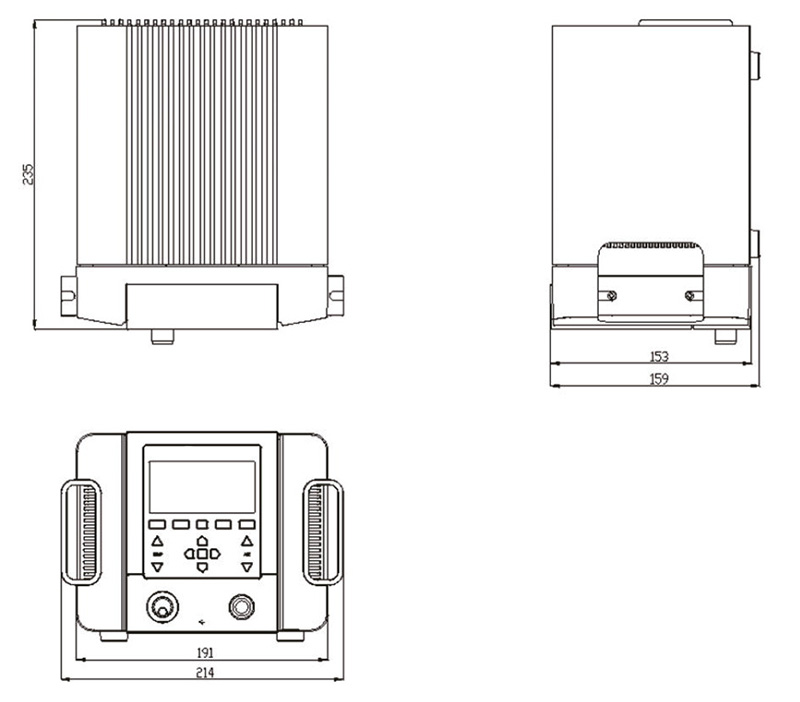

5.1. Габариты

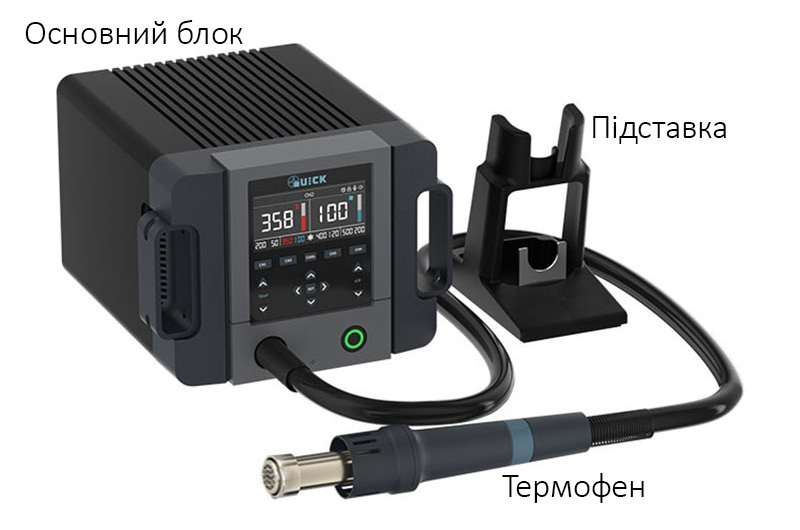

5.2. Описание компонентов

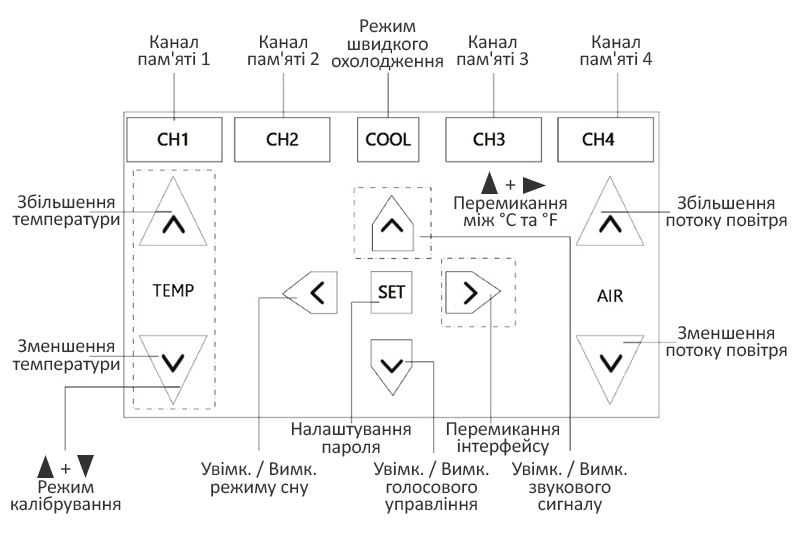

5.3. Описание кнопок

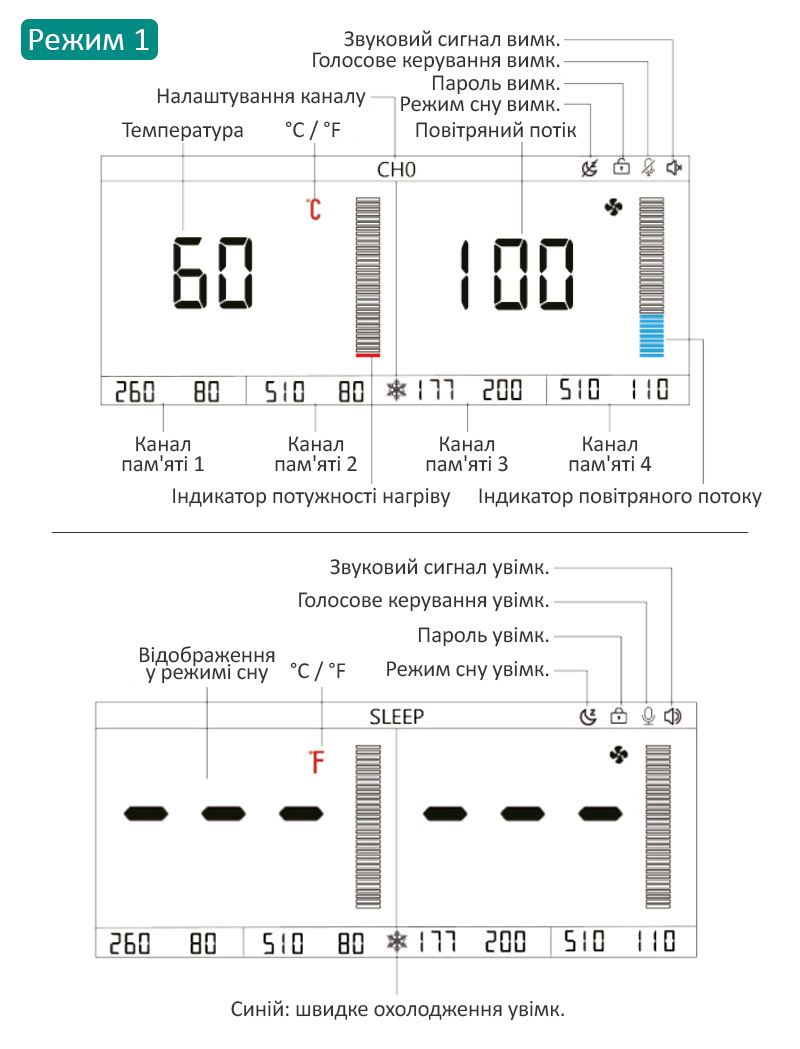

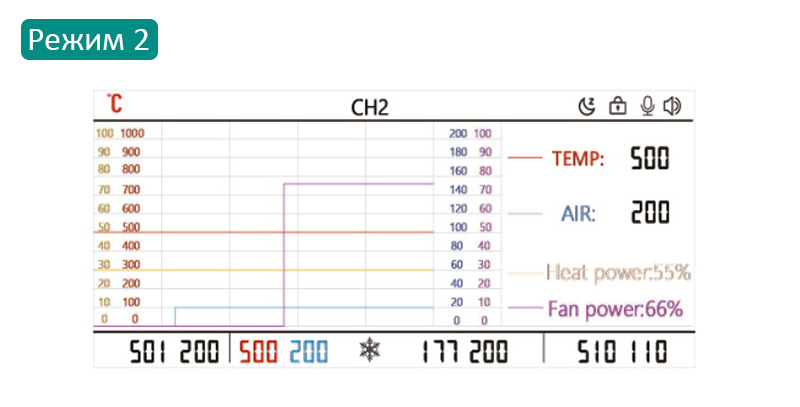

5.4. Описание функций дисплея
6. Настройка температуры, воздушного потока и каналов
6.1. Настройка температуры
При однократном нажатии кнопки 🔼 или 🔽 TEMP температура увеличивается или уменьшается на 1 °C. При длительном нажатии осуществляется быстрая регулировка.
6.2. Настройка воздушного потока
При однократном нажатии кнопки 🔼 или 🔽 AIR значение шкалы воздушного потока увеличивается или уменьшается на 1. При длительном нажатии осуществляется быстрая регулировка.
6.3. Настройка каналов
Нажмите кнопку CH1, CH2, CH3 или CH4 для выбора соответствующего канала (от 1 до 4). После завершения настройки температуры и воздушного потока выполните длительное нажатие на выбранный канал (CH1 ~ CH4), чтобы подтвердить и сохранить параметры.
7. Настройка режима высокотемпературного нагрева

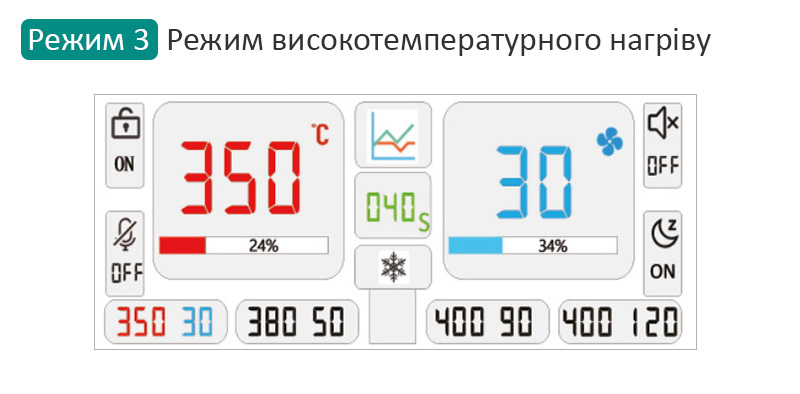

В режиме 3 (режим высокотемпературного нагрева) выполните длительное нажатие на CH1, CH2, CH3 или CH4 для входа в интерфейс настройки параметров.
Настройка температуры и скорости воздушного потока выполняется так же, как в разделах 6.1 и 6.2.
Нажмите кнопки ▶️ / ◀️ для увеличения или уменьшения времени соответственно.
Нажмите кнопки 🔼 / 🔽 для переключения сегмента температуры.
Для выхода выполните длительное нажатие кнопки SET или короткое нажатие кнопки текущего канала.

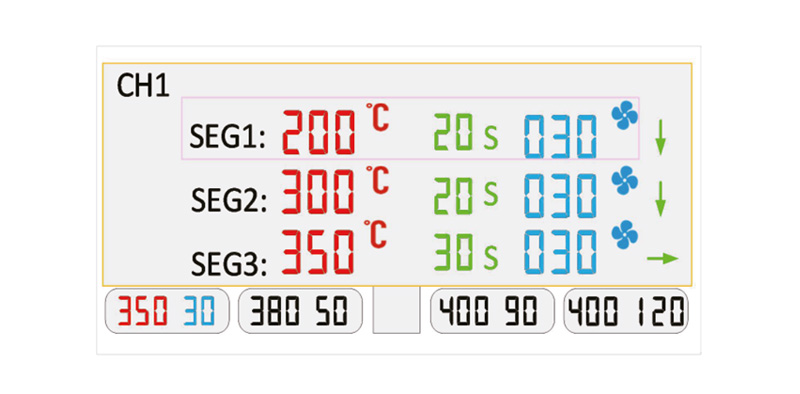

В режиме высокотемпературного нагрева можно задать 3 температурных сегмента. Отсчет времени начинается, когда первый сегмент достигает установленной температуры 200 °C. Через 20 секунд достигается второй сегмент с температурой 300 °C. Далее нагрев продолжается ещё 20 секунд до достижения третьего сегмента с температурой 350 °C, который поддерживается в течение 30 секунд.
Когда достигается установленное время (суммарное время 70 секунд), устройство издает звуковой сигнал, что означает завершение рабочего цикла. Затем нажмите кнопку CH1 для запуска охлаждения. Когда температура снизится до установленного значения первого сегмента (200 °C), указанные настройки повторяются.
8. Настройка пароля

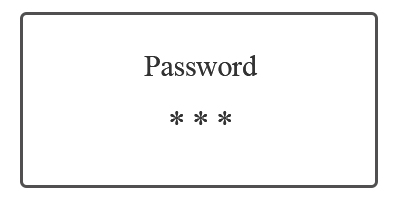

Начальный пароль — «000». На этом этапе система разблокирована, доступны функции и настройка каналов.
1️⃣ Выполните длительное нажатие кнопки SET, чтобы перейти к странице настройки пароля (начальный пароль — «000»).

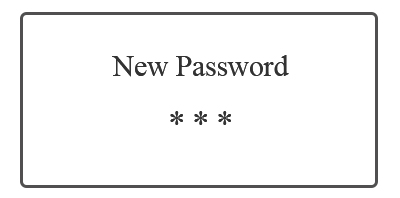

2️⃣ Нажимайте кнопки 🔼 или 🔽 для изменения цифры, а кнопку ▶️ для перехода к следующей цифре. После ввода нажмите SET для подтверждения.
3️⃣ Введите новый пароль и снова нажмите SET для подтверждения.
9. Режим сна / пробуждение
1️⃣ Когда рукоятка правильно установлена на подставку, устройство автоматически переходит в режим охлаждения. После того как отображаемая температура опустится до 100 °C, устройство моментально переходит в режим сна.
2️⃣ При снятии рукоятки с подставки устройство немедленно возвращается к работе.
10. Калибровка температуры
1️⃣ Установите температуру устройства на 300 °C перед началом калибровки.
2️⃣ После стабилизации значения температуры, измерьте температуру воздуха на выходе термофена с помощью тестера температуры горячего воздуха (например QUICK 196) и зафиксируйте показания.
3️⃣ Затем выполните одновременное длительное нажатие кнопок 🔼 и 🔽 TEMP для входа в режим калибровки температуры.

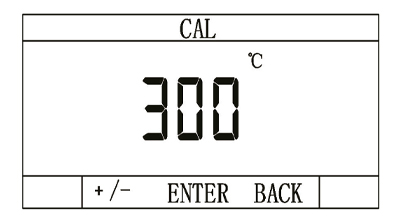

4️⃣ Используйте кнопки 🔼 и 🔽 TEMP для изменения значения, затем нажмите COOL для подтверждения.

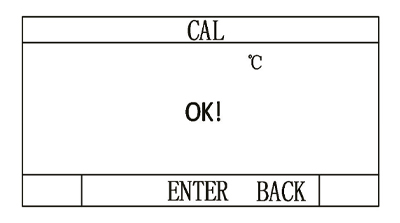

5️⃣ Повторяйте указанные действия для калибровки до тех пор, пока не исчезнет ошибка температуры.
11. Инструкция по замене нагревателя

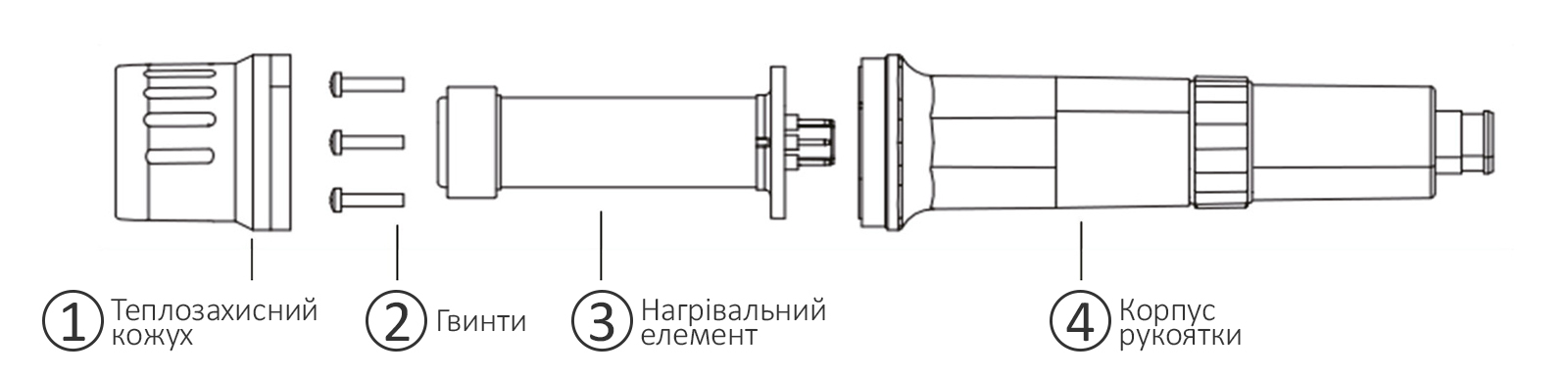

11.1. Шаги по снятию нагревателя
1️⃣ Отвинтите ① теплозащитный кожух на передней части рукоятки.
2️⃣ Отвинтите ② три винта, фиксирующие стальную трубку нагревателя.
3️⃣ Выньте поврежденный ③ нагревательный элемент.
11.2. Шаги по установке нового нагревателя
1️⃣ Совместите контакты нового ③ нагревательного элемента с разъемом ④ корпуса рукоятки и вставьте его вертикально.
2️⃣ Установите обратно ② три винта, фиксирующие стальную трубку.
3️⃣ Затяните ① теплозащитный кожух.

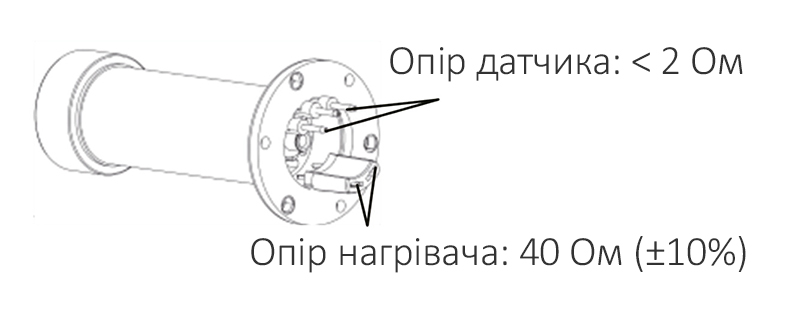

4️⃣ После установки нагревателя выполните следующие измерения:
Сопротивление датчика: < 2 Ом
Сопротивление нагревателя: 40 Ом (±10%)
5️⃣ Выполните калибровку температуры, см. раздел 10 данной инструкции.
12. Установка и снятие насадки

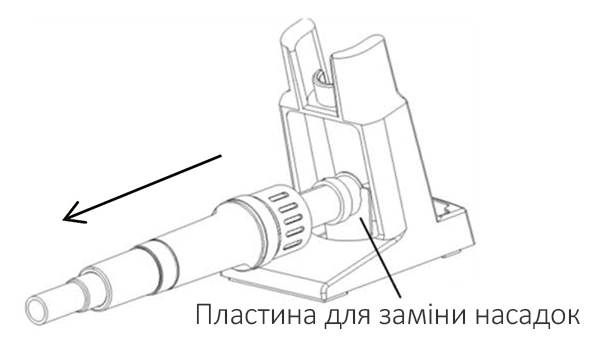

1️⃣ Установка: Вставьте выбранную насадку в стальную трубку воздушного выхода термофена, затем вручную плотно прижмите насадку к стальной трубке. Убедитесь, что насадка надежно зафиксирована перед использованием.
2️⃣ Снятие: Для снятия насадки выньте термофен из подставки. Между насадкой и стальной трубкой воздушного выхода имеется фиксирующий паз. Поместите термофен на пластину для снятия насадок, проведя её через фиксирующую канавку, удерживайте подставку воздушного пистолета одной рукой и аккуратно потяните рукоятку назад для извлечения насадки.
13. Диагностика неисправностей
| № | Ошибка | Описание неисправности |
|---|---|---|
| 1 | H-E | Неисправность нагревателя, требуется проверка. |
| 2 | S-E | Неисправность датчика, требуется проверка. |
| 3 | F-E | Неисправность вентилятора, требуется проверка. |
14. Команды голосового управления
Нажмите, чтобы раскрыть / скрыть таблицу команд
| Команды | Ответ устройства |
|---|---|
| Hey Quick Привет, Quick |
Hey, what can I do for you Привет, чем могу помочь? |
| Heat ON Включить нагрев |
Heat ON Нагрев включён |
| Heat OFF Выключить нагрев |
Heat OFF Нагрев выключен |
| Volume DOWN Уменьшить громкость |
Volume DOWN Громкость уменьшена |
| Volume UP Увеличить громкость |
Volume UP Громкость увеличена |
| Set the channel one Установить первый канал |
Set the channel one Установлен первый канал |
| Set the channel two Установить второй канал |
Set the channel two Установлен второй канал |
| Set the channel three Установить третий канал |
Set the channel three Установлен третий канал |
| Set the channel four Установить четвёртый канал |
Set the channel four Установлен четвёртый канал |
| One degree UP Повысить на один градус |
One degree UP Повышение на один градус |
| Two degrees UP Повысить на два градуса |
Two degrees UP Повышение на два градуса |
| Five degrees UP Повысить на пять градусов |
Five degrees UP Повышение на пять градусов |
| One degree DOWN Понизить на один градус |
One degree DOWN Понижение на один градус |
| Two degrees DOWN Понизить на два градуса |
Two degrees DOWN Понижение на два градуса |
| Five degrees DOWN Понизить на пять градусов |
Five degrees DOWN Понижение на пять градусов |
| One scale UP Повысить на одну шкалу |
One scale UP Повышение на одну шкалу |
| Two scales UP Повысить на две шкалы |
Two scales UP Повышение на две шкалы |
| Five scales UP Повысить на пять шкал |
Five scales UP Повышение на пять шкал |
| One scale DOWN Понизить на одну шкалу |
One scale DOWN Понижение на одну шкалу |
| Two scales DOWN Понизить на две шкалы |
Two scales DOWN Понижение на две шкалы |
| Five scales DOWN Понизить на пять шкал |
Five scales DOWN Понижение на пять шкал |
| Temperature to Fifty Температура пятьдесят |
Temperature to Fifty Установлена температура 50 |
| Temperature to Sixty Температура шестьдесят |
Temperature to Sixty Установлена температура 60 |
| Temperature to Seventy Температура семьдесят |
Temperature to Seventy Установлена температура 70 |
| Temperature to Eighty Температура восемьдесят |
Temperature to Eighty Установлена температура 80 |
| Temperature to Ninety Температура девяносто |
Temperature to Ninety Установлена температура 90 |
| Temperature to One Hundred Температура сто |
Temperature to One Hundred Установлена температура 100 |
| Temperature to One One Zero Температура сто десять |
Temperature to One One Zero Установлена температура 110 |
| Temperature to One Two Zero Температура сто двадцать |
Temperature to One Two Zero Установлена температура 120 |
| Temperature to One Three Zero Температура сто тридцать |
Temperature to One Three Zero Установлена температура 130 |
| Temperature to One Four Zero Температура сто сорок |
Temperature to One Four Zero Установлена температура 140 |
| Temperature to One Five Zero Температура сто пятьдесят |
Temperature to One Five Zero Установлена температура 150 |
| Temperature to One Six Zero Температура сто шестьдесят |
Temperature to One Six Zero Установлена температура 160 |
| Temperature to One Seven Zero Температура сто семьдесят |
Temperature to One Seven Zero Установлена температура 170 |
| Temperature to One Eight Zero Температура сто восемьдесят |
Temperature to One Eight Zero Установлена температура 180 |
| Temperature to One Nine Zero Температура сто девяносто |
Temperature to One Nine Zero Установлена температура 190 |
| Temperature to Two Hundred Температура двести |
Temperature to Two Hundred Установлена температура 200 |
| Temperature to Two One Zero Температура двести десять |
Temperature to Two One Zero Установлена температура 210 |
| Temperature to Two Two Zero Температура двести двадцать |
Temperature to Two Two Zero Установлена температура 220 |
| Temperature to Two Three Zero Температура двести тридцать |
Temperature to Two Three Zero Установлена температура 230 |
| Temperature to Two Four Zero Температура двести сорок |
Temperature to Two Four Zero Установлена температура 240 |
| Temperature to Two Five Zero Температура двести пятьдесят |
Temperature to Two Five Zero Установлена температура 250 |
| Temperature to Two Six Zero Температура двести шестьдесят |
Temperature to Two Six Zero Установлена температура 260 |
| Temperature to Two Seven Zero Температура двести семьдесят |
Temperature to Two Seven Zero Установлена температура 270 |
| Temperature to Two Eight Zero Температура двести восемьдесят |
Temperature to Two Eight Zero Установлена температура 280 |
| Temperature to Two Nine Zero Температура двести девяносто |
Temperature to Two Nine Zero Установлена температура 290 |
| Temperature to Three Hundred Температура триста |
Temperature to Three Hundred Установлена температура 300 |
| Temperature to Three One Zero Температура триста десять |
Temperature to Three One Zero Установлена температура 310 |
| Temperature to Three Two Zero Температура триста двадцать |
Temperature to Three Two Zero Установлена температура 320 |
| Temperature to Three Three Zero Температура триста тридцать |
Temperature to Three Three Zero Установлена температура 330 |
| Temperature to Three Four Zero Температура триста сорок |
Temperature to Three Four Zero Установлена температура 340 |
| Temperature to Three Five Zero Температура триста пятьдесят |
Temperature to Three Five Zero Установлена температура 350 |
| Temperature to Three Six Zero Температура триста шестьдесят |
Temperature to Three Six Zero Установлена температура 360 |
| Temperature to Three Seven Температура триста семьдесят |
Temperature to Three Seven Установлена температура 370 |
| Temperature to Three Eight Zero Температура триста восемьдесят |
Temperature to Three Eight Zero Установлена температура 380 |
| Temperature to Three Nine Zero Температура триста девяносто |
Temperature to Three Nine Zero Установлена температура 390 |
| Temperature to Four Hundred Температура четыреста |
Temperature to Four Hundred Установлена температура 400 |
| Temperature to Four One Zero Температура четыреста десять |
Temperature to Four One Zero Установлена температура 410 |
| Temperature to Four Two Zero Температура четыреста двадцать |
Temperature to Four Two Zero Установлена температура 420 |
| Temperature to Four Three Zero Температура четыреста тридцать |
Temperature to Four Three Zero Установлена температура 430 |
| Temperature to Four Four Zero Температура четыреста сорок |
Temperature to Four Four Zero Установлена температура 440 |
| Temperature to Four Five Zero Температура четыреста пятьдесят |
Temperature to Four Five Zero Установлена температура 450 |
| Temperature to Four Six Zero Температура четыреста шестьдесят |
Temperature to Four Six Zero Установлена температура 460 |
| Temperature to Four Seven Zero Температура четыреста семьдесят |
Temperature to Four Seven Zero Установлена температура 470 |
| Temperature to Four Eight Zero Температура четыреста восемьдесят |
Temperature to Four Eight Zero Установлена температура 480 |
| Temperature to Four Nine Zero Температура четыреста девяносто |
Temperature to Four Nine Zero Установлена температура 490 |
| Temperature to Five Hundred Температура пятьсот |
Temperature to Five Hundred Установлена температура 500 |
| Temperature to Five One Zero Температура пятьсот десять |
Temperature to Five One Zero Установлена температура 510 |
| Temperature to Five Two Zero Температура пятьсот двадцать |
Temperature to Five Two Zero Установлена температура 520 |
| Temperature to Five Three Zero Температура пятьсот тридцать |
Temperature to Five Three Zero Установлена температура 530 |
| Temperature to Five Four Zero Температура пятьсот сорок |
Temperature to Five Four Zero Установлена температура 540 |
| Temperature to Five Five Zero Температура пятьсот пятьдесят |
Temperature to Five Five Zero Установлена температура 550 |
| Temperature to Five Six Zero Температура пятьсот шестьдесят |
Temperature to Five Six Zero Установлена температура 560 |
| Temperature to Five Seven Zero Температура пятьсот семьдесят |
Temperature to Five Seven Zero Установлена температура 570 |
| Temperature to Five Eight Zero Температура пятьсот восемьдесят |
Temperature to Five Eight Zero Установлена температура 580 |
| Temperature to Five Nine Zero Температура пятьсот девяносто |
Temperature to Five Nine Zero Установлена температура 590 |
| Temperature to Six Hundred Температура шестьсот |
Temperature to Six Hundred Установлена температура 600 |
| Temperature to Six One Zero Температура шестьсот десять |
Temperature to Six One Zero Установлена температура 610 |
| Temperature to Six Two Zero Температура шестьсот двадцать |
Temperature to Six Two Zero Установлена температура 620 |
| Temperature to Six Three Zero Температура шестьсот тридцать |
Temperature to Six Three Zero Установлена температура 630 |
| Temperature to Six Four Zero Температура шестьсот сорок |
Temperature to Six Four Zero Установлена температура 640 |
| Temperature to Six Five Zero Температура шестьсот пятьдесят |
Temperature to Six Five Zero Установлена температура 650 |
| Temperature to Six Six Zero Температура шестьсот шестьдесят |
Temperature to Six Six Zero Установлена температура 660 |
| Temperature to Six Seven Zero Температура шестьсот семьдесят |
Temperature to Six Seven Zero Установлена температура 670 |
| Temperature to Six Eight Zero Температура шестьсот восемьдесят |
Temperature to Six Eight Zero Установлена температура 680 |
| Temperature to Six Nine Zero Температура шестьсот девяносто |
Temperature to Six Nine Zero Установлена температура 690 |
💼 Где купить паяльную станцию Quick 861 Pro
Паяльную станцию Quick 861 Pro и другие профессиональные решения для пайки Вы можете приобрести в нашем магазине VNGSM.NET. Мы предлагаем только оригинальное оборудование с официальной гарантией. Если у Вас возникли вопросы по выбору модели, настройке или эксплуатации станции — наши опытные менеджеры всегда готовы проконсультировать Вас и помочь с оформлением заказа. Обратитесь к нам через сайт, по телефону или любым удобным мессенджерам — мы рядом!
📝 Заключение
Паяльная станция Quick 861 Pro — это современное и удобное решение для профессионалов и любителей. Благодаря голосовому управлению, широким возможностям настройки и простоте эксплуатации она помогает выполнять работы быстро, точно и безопасно. Надеемся, что данная инструкция позволит вам легко освоить все функции станции и получить максимум пользы от её использования.
