Мікроскоп цифровий з мультиметром RF4 RF-50M / монітор HD 7" / кратність 7X-45X / HDMI / пульт / підсвітка

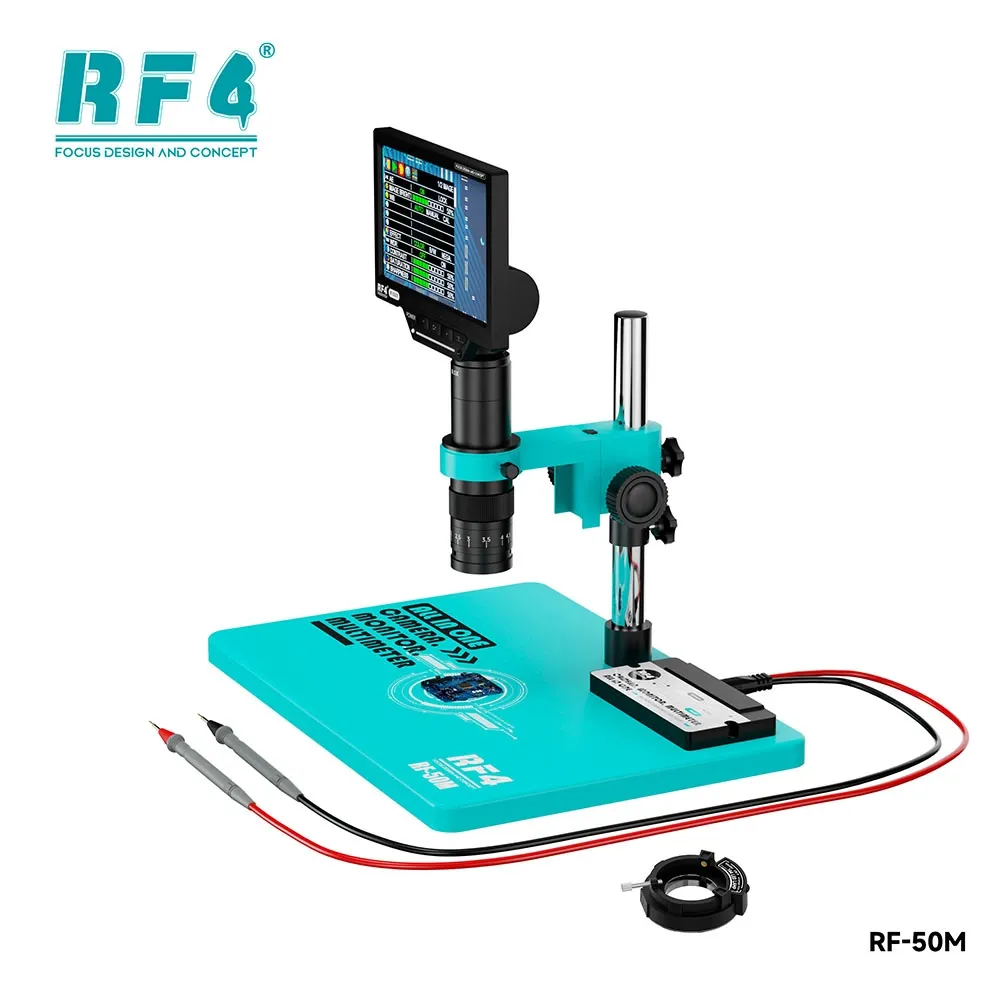

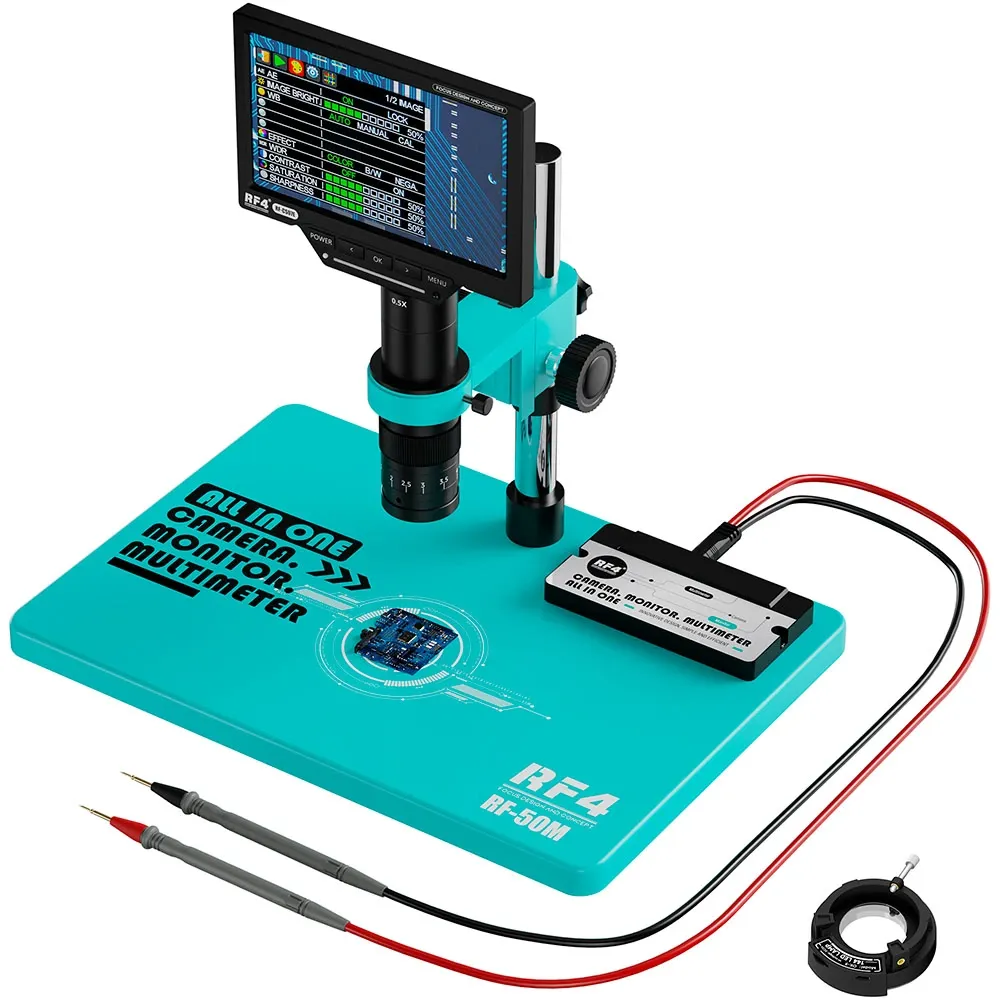

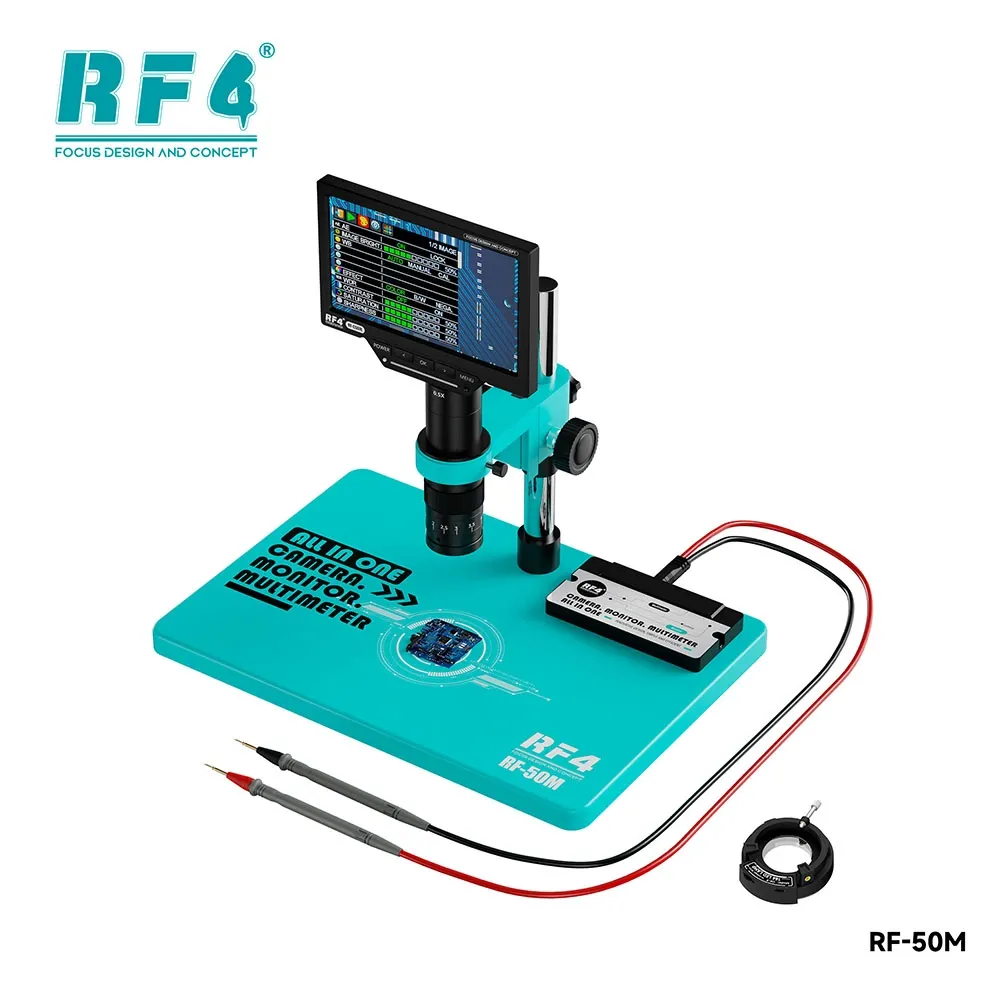

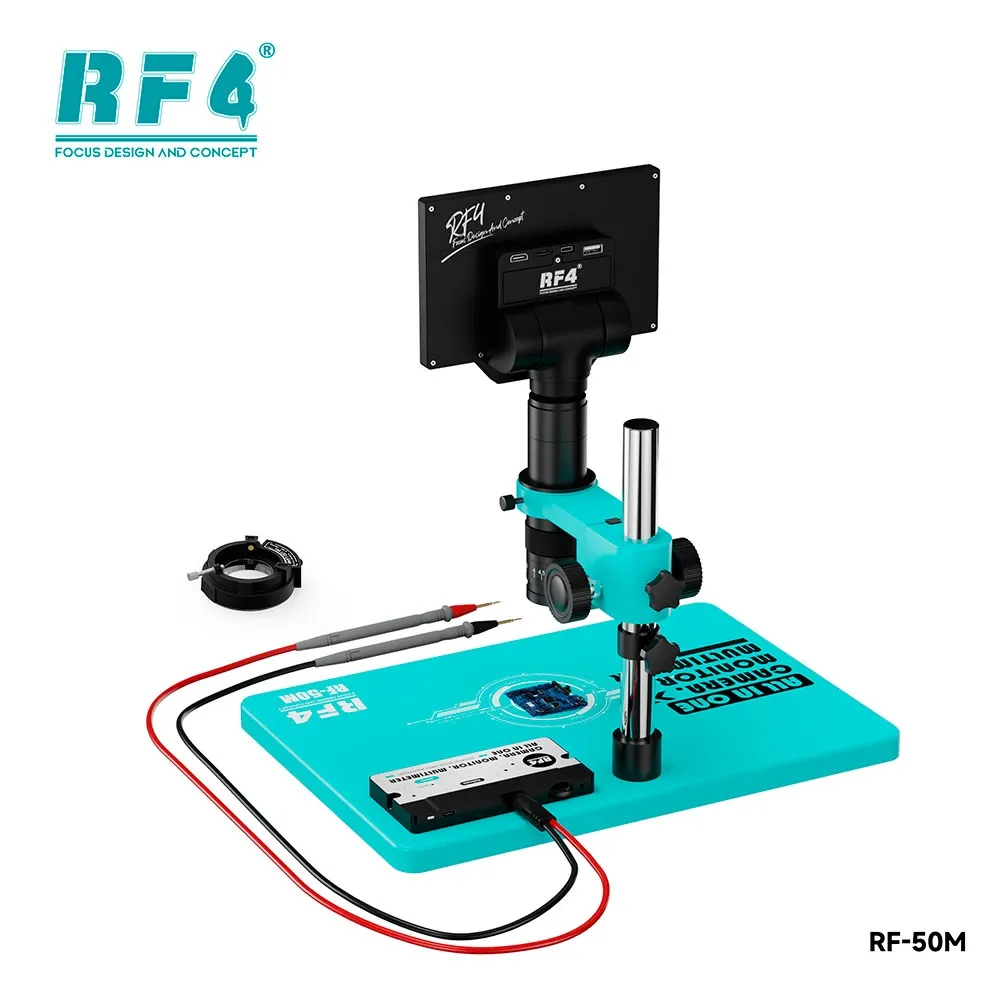

RF4 RF-50M — професійний цифровий мікроскоп із мультиметром для пайки та ремонту електроніки

RF4 RF-50M — багатофункціональний цифровий мікроскоп зі збільшенням 7–45X, кольоровим 7-дюймовим LCD-дисплеєм і вбудованим мультиметром, що дозволяє поєднувати візуальний контроль компонентів з електричними вимірюваннями. Професійна DSP-обробка зображення, кільцеве підсвічування на 144 світлодіоди, фото- та відеозапис, HDMI і USB-виходи роблять модель зручним комплексним рішенням для ремонту та діагностики електроніки.

Чому варто купити цифровий мікроскоп RF4 RF-50M?

RF4 RF-50M об'єднує цифровий мікроскоп і мультиметр в одному робочому комплексі, скорочуючи кількість окремих приладів, необхідних під час ремонту електроніки. Збільшення 7–45X, великий 7-дюймовий екран, DSP-обробка з 3D-шумозаглушенням і розширені налаштування зображення допомагають детально оглядати плати та компоненти, а вбудований мультиметр дозволяє одразу виконувати основні електричні вимірювання. Фото- та відеозапис, режими порівняння зображення, зовнішні відеовиходи й дистанційне керування додатково розширюють можливості пристрою.

Переваги цифрового мікроскопа RF4 RF-50M

Мікроскоп і мультиметр 2-в-1

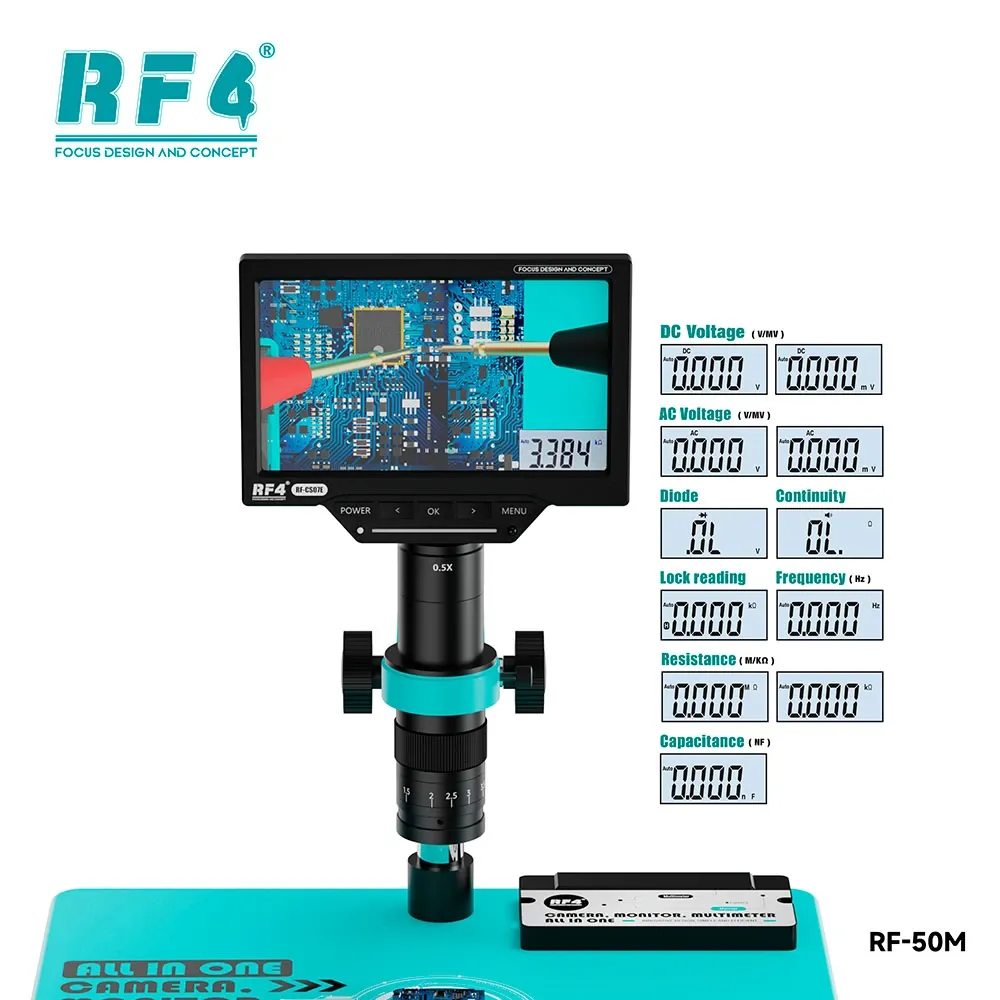

RF4 RF-50M дозволяє одночасно виконувати візуальний огляд електронних компонентів і основні електричні вимірювання. Вбудований мультиметр підтримує вимірювання опору, постійної та змінної напруги, ємності й частоти, а також перевірку діодів і прозвонювання електричного кола.

7-дюймовий LCD-дисплей і збільшення 7–45X

Кольоровий екран діагоналлю 7 дюймів із роздільною здатністю 1024 × 600 дозволяє працювати зі збільшеним зображенням безпосередньо на мікроскопі без обов'язкового підключення зовнішнього монітора. Діапазон збільшення 7–45X підходить для детального огляду друкованих плат, контактних майданчиків, пайки та невеликих електронних компонентів.

Професійна DSP-обробка та 3D-шумозаглушення

Вбудована DSP-обробка зображення та функція 3D-шумозаглушення допомагають підвищити візуальну чіткість, зберегти деталі та забезпечити природнішу передачу кольорів. Підтримка WDR додатково допомагає отримувати більш інформативне зображення ділянок із різною яскравістю.

Точне налаштування зображення

RF4 RF-50M підтримує блокування автоматичної експозиції AE Lock і компенсацію експозиції з 10 рівнями регулювання. Контрастність, насиченість і різкість також регулюються за 10 рівнями, дозволяючи адаптувати зображення до конкретного об'єкта та умов роботи.

Автоматичний і ручний баланс білого

Для коректної передачі кольорів передбачені автоматичний, ручний і калібрувальний режими балансу білого. Під час ручного налаштування канали R, G і B регулюються за 10 рівнями, що дозволяє точніше адаптувати зображення до використовуваного освітлення.

Вбудований HD-об'єктив із плавним фокусуванням

Мікроскоп оснащений вбудованим HD-об'єктивом і поворотним механізмом регулювання фокуса. Така конструкція забезпечує плавне налаштування та дозволяє точно сфокусувати зображення на необхідній ділянці плати або деталі.

Кільцеве підсвічування на 144 світлодіоди

До комплекту входить кільцеве LED-підсвічування зі 144 світлодіодами, розташоване безпосередньо навколо об'єктива. Воно забезпечує освітлення робочої області з усіх боків і допомагає краще розрізняти дрібні елементи, доріжки, контакти та якість пайки.

Фото, відеозапис і відтворення

RF4 RF-50M підтримує створення фотографій, запис відео та подальше відтворення збережених матеріалів. Це зручно для фіксації виявлених пошкоджень, документування етапів ремонту та подальшого порівняння результатів роботи.

Деталізоване та плавне відео

Для відеозапису доступні режим 3200 × 1080 при 30 кадрах/с, орієнтований на високу деталізацію, і 1080P при 60 кадрах/с для плавнішого відображення рухів. Роздільна здатність зображення становить 2688 × 1512, а з інтерполяцією підтримується до 8192 × 4608 пікселів, або 38 Мп.

Виведення зображення через HDMI та USB

Зображення можна виводити не лише на вбудований дисплей, а й на сумісні зовнішні пристрої через HDMI або USB із підтримкою UVC. HDMI підтримує виведення 720P/60, а через USB доступні режими 3200 × 1080/30 із кодуванням H.264, 1080P/30 і 720P/60.

Заморожування та порівняння зображення

Функція заморожування кадру дозволяє зафіксувати зображення для уважнішого вивчення та порівняння. Підтримуються повноекранний режим, порівняння ліворуч і праворуч, зверху та знизу, а також PIP-порівняння з областю розміром 1/4 екрана.

Сітки та екранні курсори

Для точного позиціонування передбачено вісім груп екранних сіток із налаштуванням положення, кольору та товщини ліній. Також підтримуються перехресні та масштабні курсори, що допомагають орієнтуватися відносно вибраної ділянки зображення.

Дзеркальне відображення та перевертання зображення

RF4 RF-50M дозволяє виконувати горизонтальне дзеркальне відображення та вертикальне перевертання зображення. Це дає можливість підібрати зручну орієнтацію залежно від розташування плати, об'єкта та мікроскопа.

Дистанційне керування

Комплектний ІЧ-пульт дозволяє керувати функціями мікроскопа на відстані до 5 метрів. Користувач може виконувати необхідні операції без постійного дотику до корпусу пристрою, що особливо зручно під час спостереження та запису.

Запис звуку та звукові підказки

Пристрій підтримує запис звуку через мікрофон разом із відеоматеріалами. Також передбачена звукова індикація, що супроводжує окремі операції та команди мікроскопа.

Сфери застосування цифрового мікроскопа RF4 RF-50M

• ремонт і діагностика друкованих плат;
• пайка та контроль SMD-компонентів;
• пошук пошкоджень доріжок, контактів та електронних компонентів;
• контроль якості пайки та монтажу;
• вимірювання електричних параметрів під час діагностики;
• перевірка діодів і цілісності електричних кіл;
• огляд невеликих деталей і компонентів;
• фіксація результатів ремонту за допомогою фото- та відеозапису.

Висновок:

RF4 RF-50M — функціональний робочий комплекс для ремонту та діагностики електроніки, що об'єднує цифровий мікроскоп, великий 7-дюймовий екран і мультиметр. Збільшення 7–45X, кільцеве підсвічування на 144 LED, професійна обробка зображення, гнучкі налаштування, фото- та відеозапис, HDMI і USB-виходи, режими порівняння та дистанційне керування дозволяють використовувати один прилад для широкого спектра завдань із візуального контролю та електричної діагностики.

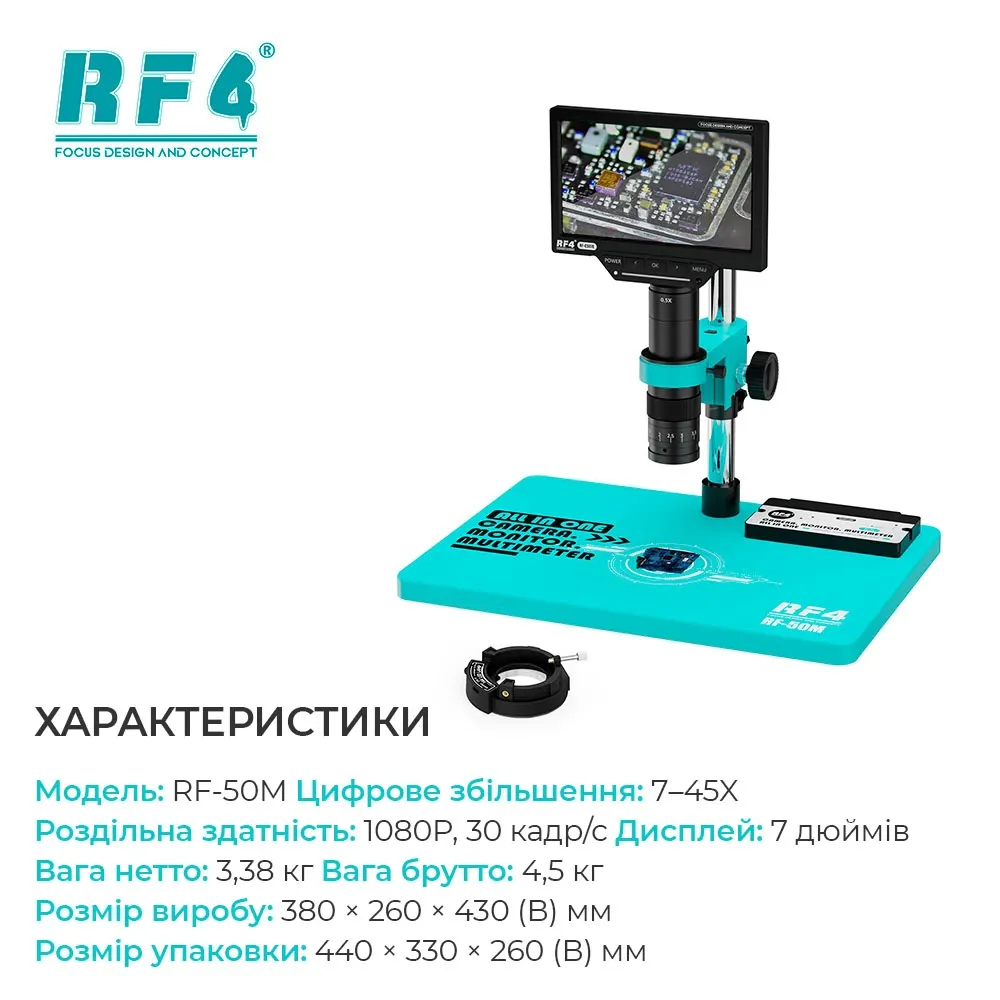

Характеристики цифрового мікроскопа RF4 RF-50M

• Модель: RF4 RF-50M.
• Тип: цифровий мікроскоп із вбудованим мультиметром.
• Екран: кольоровий LCD, 7,0 дюймів.
• Роздільна здатність екрана: 1024 × 600.
• Збільшення: 7–45X.
• Матриця: 1/3″ BSI.
• Розмір пікселя: 2 × 2 мкм.
• Роздільна здатність зображення: 2688 × 1512; до 8192 × 4608, 38 Мп з інтерполяцією.
• Відеозапис: 3200 × 1080 при 30 кадрах/с; 1080P при 60 кадрах/с.
• HDMI-вихід: 720P при 60 кадрах/с.
• USB-відео: 3200 × 1080/30 H.264, 1080P/30, 720P/60.
• HDMI-інтерфейс: Type-A.
• USB-інтерфейс: Type-C, USB 2.0, підтримка UVC.
• Живлення: 5 В через USB Type-C.
• Об'єктив: вбудований HD-об'єктив із плавним регулюванням фокуса.
• Підсвічування: кільцеве LED-підсвічування на 144 світлодіоди.
• Обробка зображення: DSP, 3D-шумозаглушення.
• Динамічний діапазон: підтримка WDR.
• Експозиція: AE Lock, компенсація експозиції з 10 рівнями регулювання.
• Баланс білого: автоматичний, ручний, калібрування; регулювання каналів R, G і B за 10 рівнями.
• Налаштування зображення: контрастність, насиченість і різкість — по 10 рівнів.
• Орієнтація зображення: горизонтальне дзеркальне відображення, вертикальне перевертання.
• Заморожування та порівняння: повний екран, ліворуч/праворуч, зверху/знизу, PIP 1/4.
• Сітки: 8 груп із регулюванням положення, кольору та товщини ліній.
• Курсори: перехресні та масштабні.
• Екранні вимірювання: точка, лінія, коло та кут — опціональна функція, залежить від версії.
• Функції мультиметра: вимірювання опору, постійної напруги, змінної напруги, ємності та частоти; перевірка діодів і прозвонювання кола.
• Фото: підтримується.
• Відеозапис і відтворення: підтримуються.
• Запис звуку: вбудований мікрофон.
• Звукова індикація: підтримується.
• Карта пам'яті: TF, підтримка до 64 ГБ.
• ІЧ-пульт: дальність керування до 5 м.
• Мови інтерфейсу: англійська, спрощена китайська, традиційна китайська.
• Робоча відстань: близько 10 см.

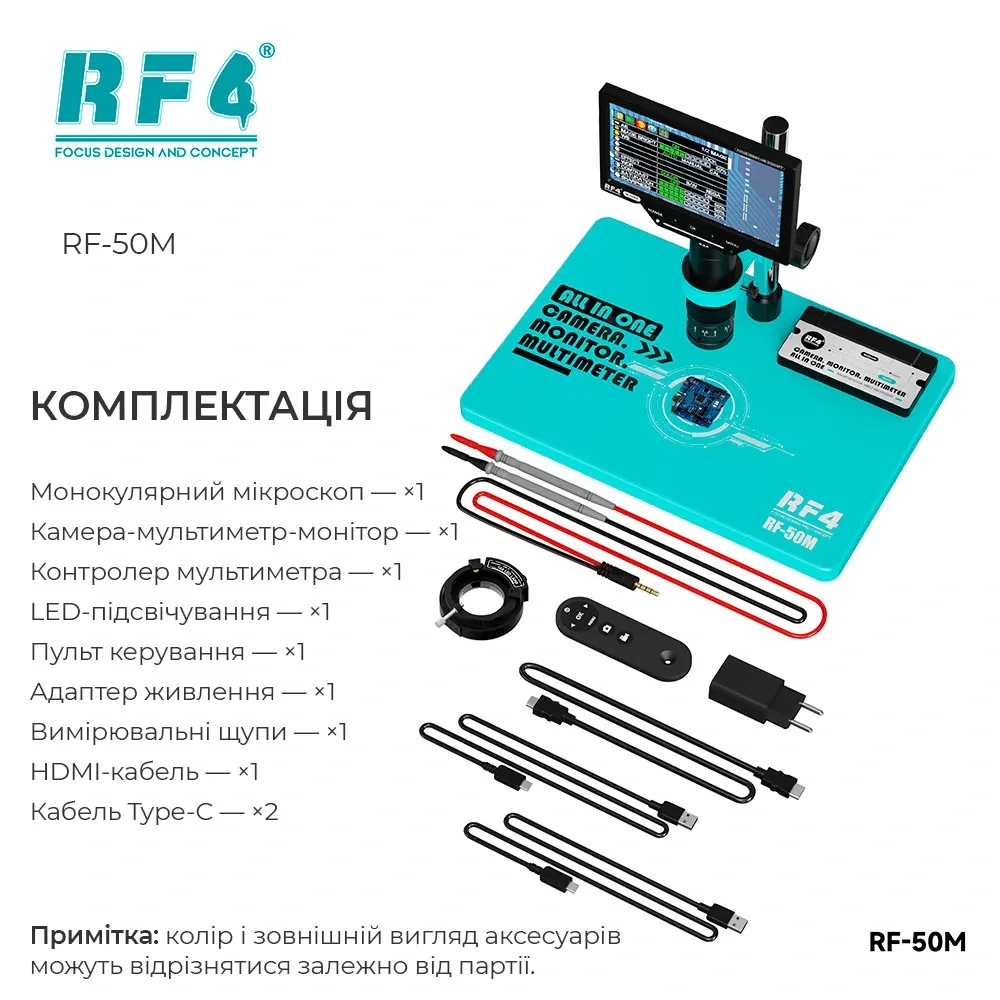

Комплектація:

• Монокулярний мікроскоп — 1 шт.
• Блок камера-мультиметр-монітор — 1 шт.
• Контролер мультиметра — 1 шт.
• Кільцеве LED-підсвічування на 144 світлодіоди — 1 шт.
• Пульт дистанційного керування — 1 шт.
• Адаптер живлення — 1 шт.
• Щупи мультиметра — 1 комплект.
• HDMI-кабель — 1 шт.
• Кабель Type-C — 2 шт.

RF4 RF-50M об'єднує візуальний контроль та електричну діагностику в одному робочому комплексі, допомагаючи швидше та зручніше виконувати точний ремонт сучасної електроніки.
