Микроскоп цифровой с мультиметром RF4 RF-50M / монитор HD 7" / кратность 7X-45X / HDMI / пульт / подсветка

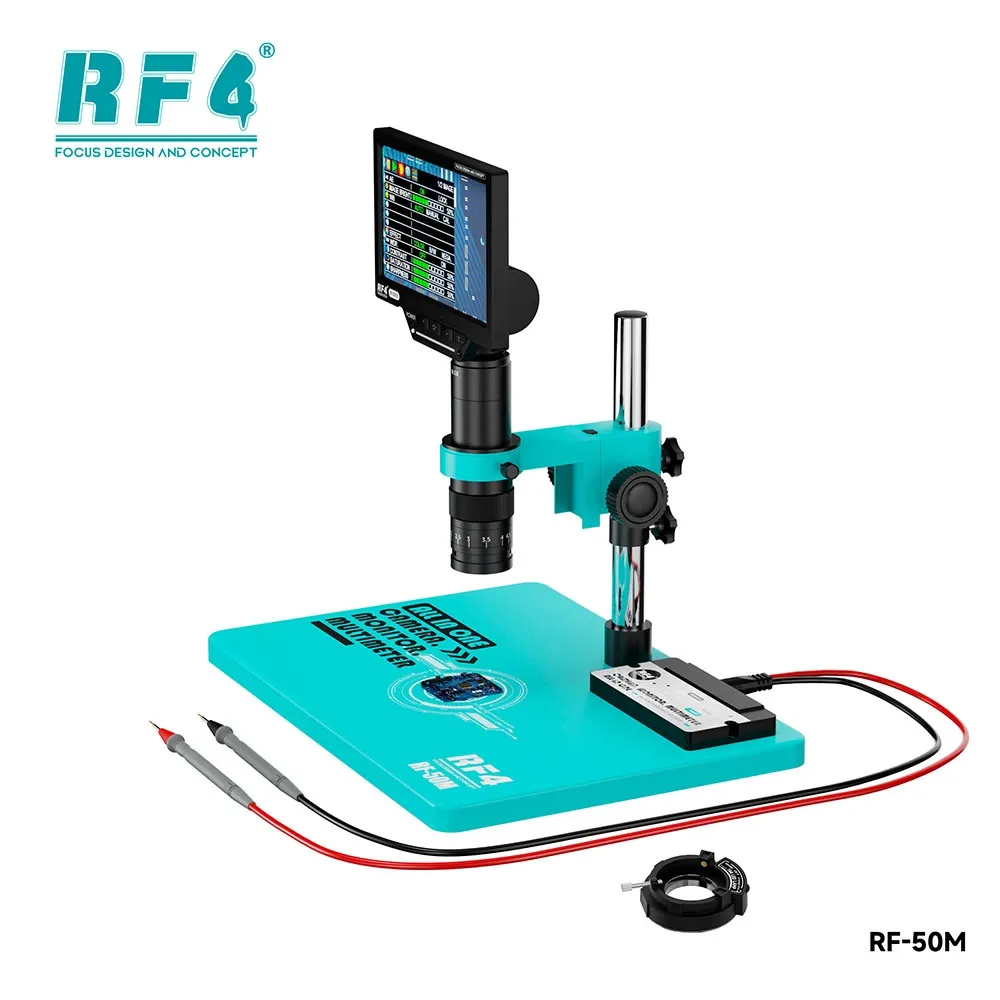

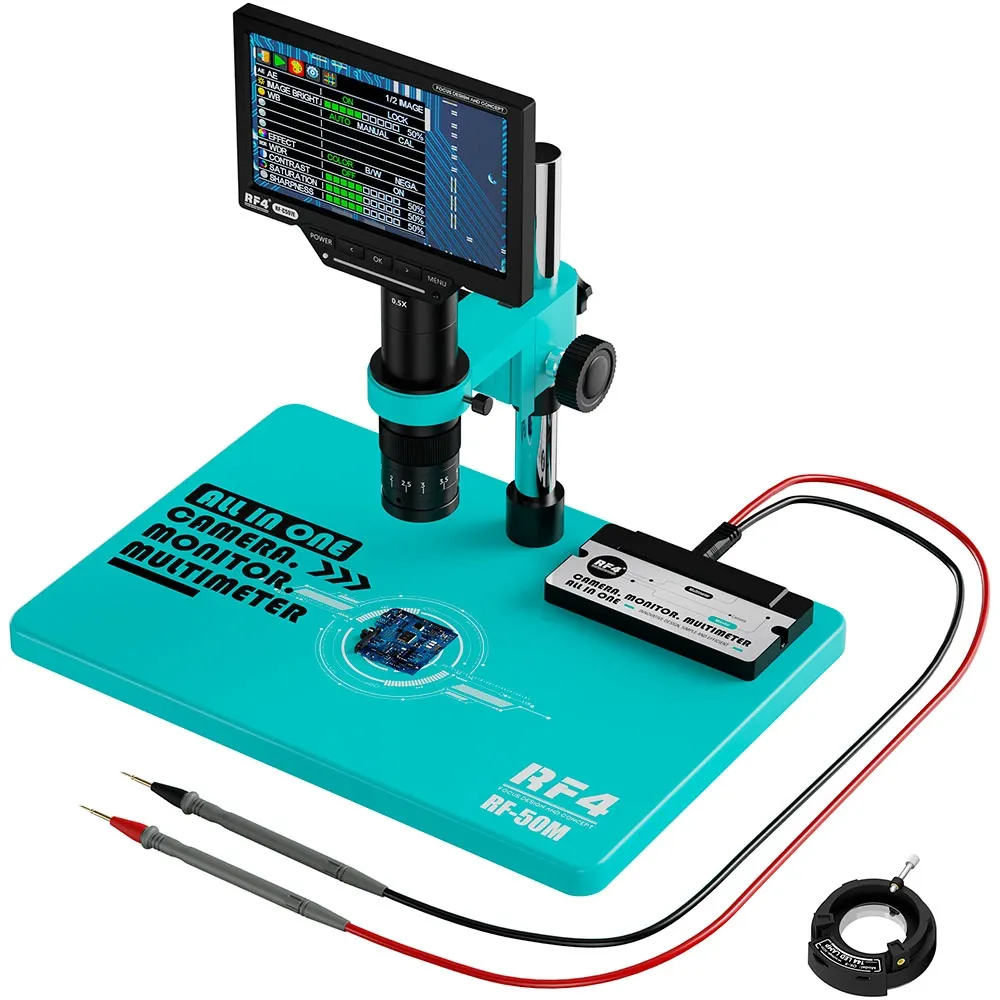

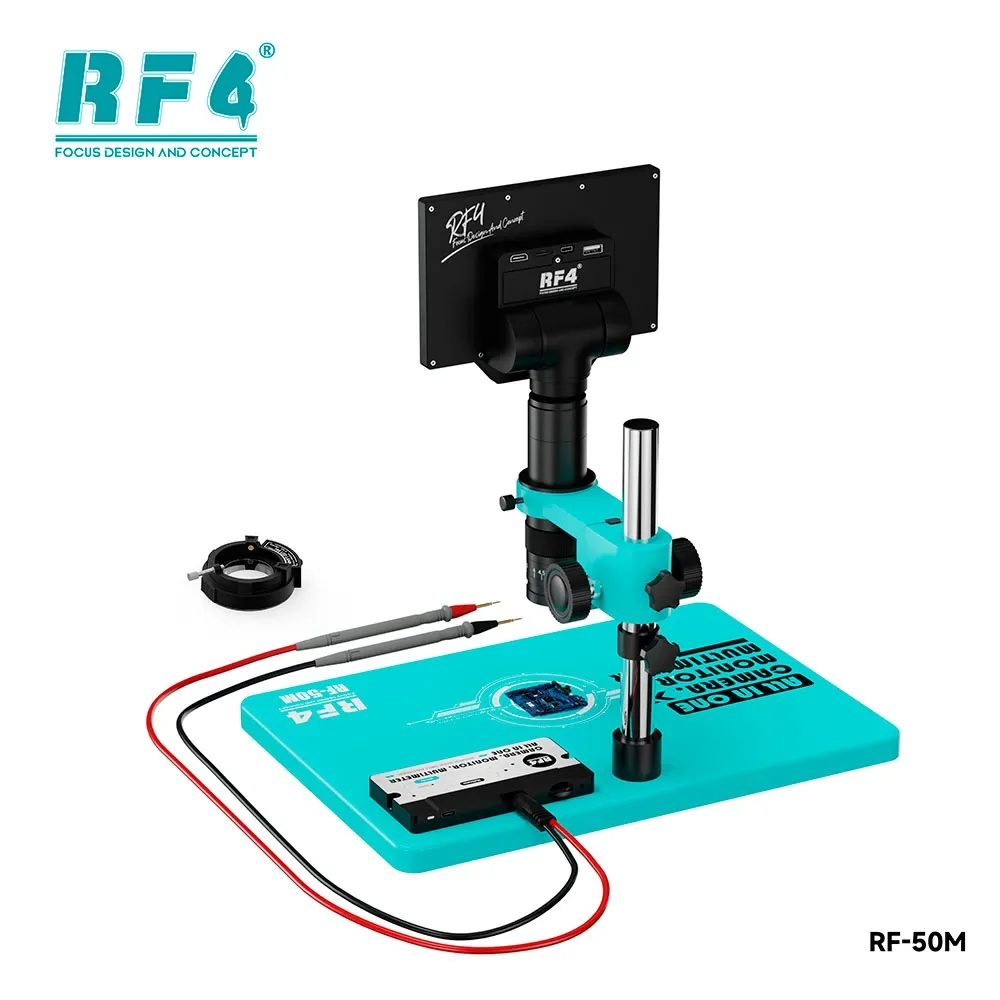

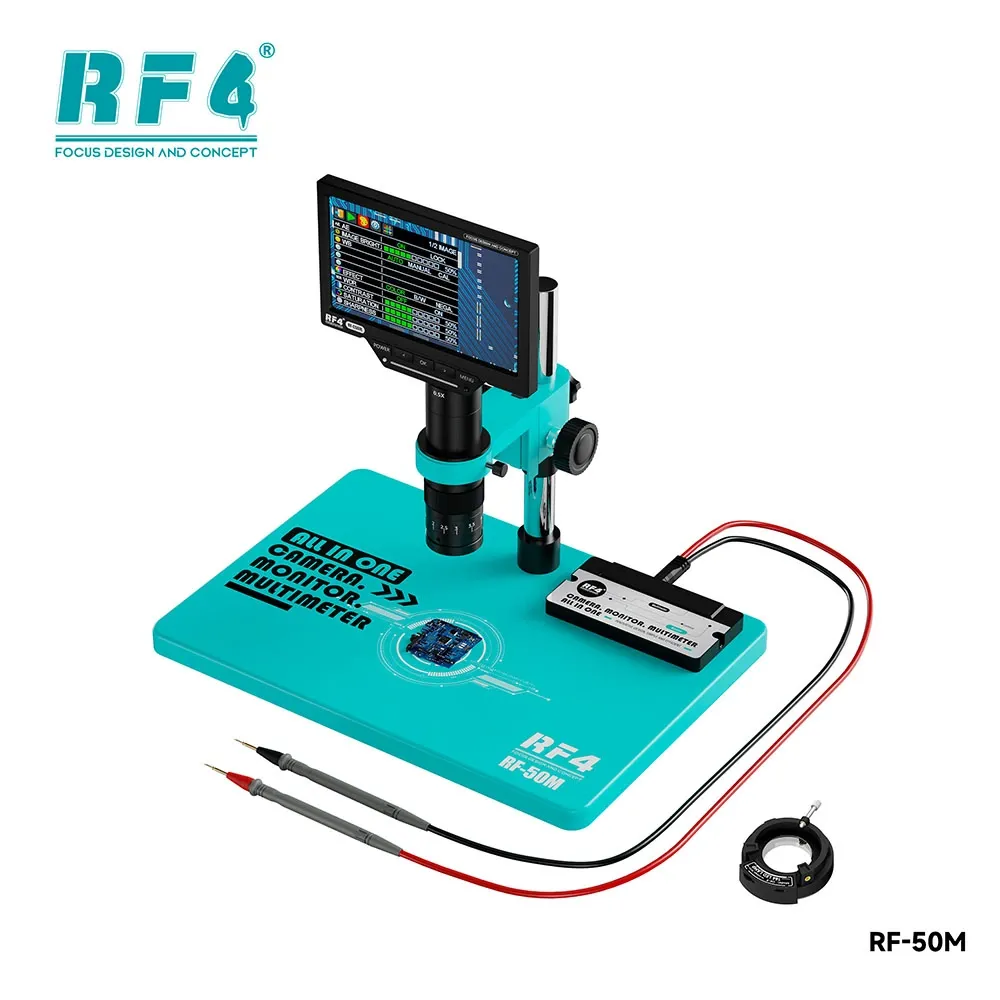

RF4 RF-50M — профессиональный цифровой микроскоп с мультиметром для пайки и ремонта электроники

RF4 RF-50M — многофункциональный цифровой микроскоп с увеличением 7–45X, цветным 7-дюймовым LCD-дисплеем и встроенным мультиметром, позволяющий сочетать визуальный контроль компонентов с электрическими измерениями. Профессиональная DSP-обработка изображения, кольцевая подсветка на 144 светодиода, фото- и видеозапись, HDMI и USB-выходы делают модель удобным комплексным решением для ремонта и диагностики электроники.

Почему стоит купить цифровой микроскоп RF4 RF-50M?

RF4 RF-50M объединяет цифровой микроскоп и мультиметр в одном рабочем комплексе, сокращая количество отдельных приборов, необходимых при ремонте электроники. Увеличение 7–45X, большой 7-дюймовый экран, DSP-обработка с 3D-шумоподавлением и расширенные настройки изображения помогают детально осматривать платы и компоненты, а встроенный мультиметр позволяет сразу выполнять основные электрические измерения. Фото- и видеозапись, режимы сравнения изображения, внешние видеовыходы и дистанционное управление дополнительно расширяют возможности устройства.

Преимущества цифрового микроскопа RF4 RF-50M

Микроскоп и мультиметр 2-в-1

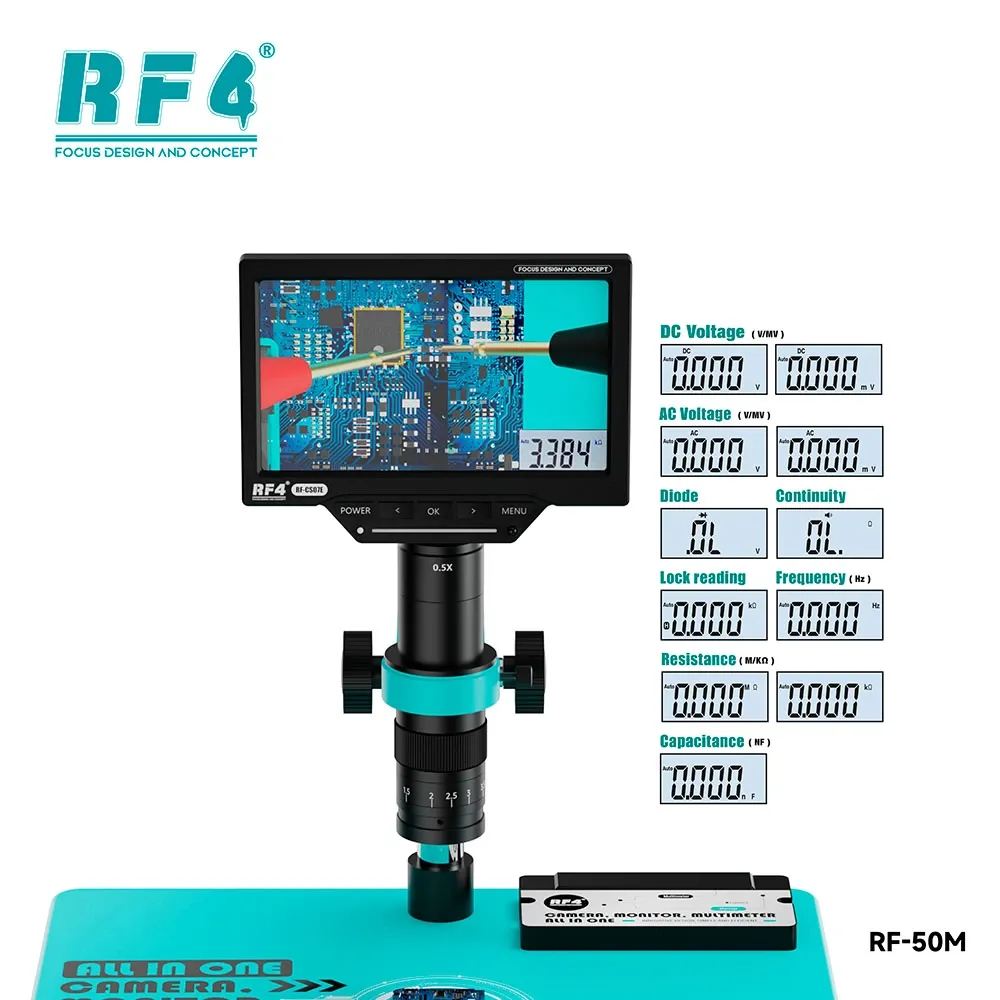

RF4 RF-50M позволяет одновременно выполнять визуальный осмотр электронных компонентов и основные электрические измерения. Встроенный мультиметр поддерживает измерение сопротивления, постоянного и переменного напряжения, емкости и частоты, а также проверку диодов и прозвонку электрической цепи.

7-дюймовый LCD-дисплей и увеличение 7–45X

Цветной экран диагональю 7 дюймов с разрешением 1024 × 600 позволяет работать с увеличенным изображением непосредственно на микроскопе без обязательного подключения внешнего монитора. Диапазон увеличения 7–45X подходит для детального осмотра печатных плат, контактных площадок, пайки и небольших электронных компонентов.

Профессиональная DSP-обработка и 3D-шумоподавление

Встроенная DSP-обработка изображения и функция 3D-шумоподавления помогают повысить визуальную четкость, сохранить детали и обеспечить более естественную цветопередачу. Поддержка WDR дополнительно помогает получать более информативное изображение участков с различной яркостью.

Точная настройка изображения

RF4 RF-50M поддерживает блокировку автоматической экспозиции AE Lock и компенсацию экспозиции с 10 уровнями регулировки. Контрастность, насыщенность и резкость также регулируются по 10 уровням, позволяя адаптировать изображение под конкретный объект и условия работы.

Автоматический и ручной баланс белого

Для корректной цветопередачи предусмотрены автоматический, ручной и калибровочный режимы баланса белого. При ручной настройке каналы R, G и B регулируются по 10 уровням, что позволяет точнее адаптировать изображение к используемому освещению.

Встроенный HD-объектив с плавной фокусировкой

Микроскоп оснащен встроенным HD-объективом и поворотным механизмом регулировки фокуса. Такая конструкция обеспечивает плавную настройку и позволяет точно сфокусировать изображение на необходимом участке платы или детали.

Кольцевая подсветка на 144 светодиода

В комплект входит кольцевая LED-подсветка со 144 светодиодами, расположенная непосредственно вокруг объектива. Она обеспечивает освещение рабочей области со всех сторон и помогает лучше различать мелкие элементы, дорожки, контакты и качество пайки.

Фото, видеозапись и воспроизведение

RF4 RF-50M поддерживает создание фотографий, запись видео и последующее воспроизведение сохраненных материалов. Это удобно для фиксации обнаруженных повреждений, документирования этапов ремонта и последующего сравнения результатов работы.

Детализированное и плавное видео

Для видеозаписи доступны режим 3200 × 1080 при 30 кадрах/с, ориентированный на высокую детализацию, и 1080P при 60 кадрах/с для более плавного отображения движений. Разрешение изображения составляет 2688 × 1512, а с интерполяцией поддерживается до 8192 × 4608 пикселей, или 38 Мп.

Вывод изображения через HDMI и USB

Изображение можно выводить не только на встроенный дисплей, но и на совместимые внешние устройства через HDMI или USB с поддержкой UVC. HDMI поддерживает вывод 720P/60, а через USB доступны режимы 3200 × 1080/30 с кодированием H.264, 1080P/30 и 720P/60.

Заморозка и сравнение изображения

Функция заморозки кадра позволяет зафиксировать изображение для более внимательного изучения и сравнения. Поддерживаются полноэкранный режим, сравнение слева и справа, сверху и снизу, а также PIP-сравнение с областью размером 1/4 экрана.

Сетки и экранные курсоры

Для точного позиционирования предусмотрено восемь групп экранных сеток с настройкой положения, цвета и толщины линий. Также поддерживаются перекрестные и масштабные курсоры, помогающие ориентироваться относительно выбранного участка изображения.

Зеркальное отображение и переворот изображения

RF4 RF-50M позволяет выполнять горизонтальное зеркальное отображение и вертикальный переворот картинки. Это дает возможность подобрать удобную ориентацию изображения в зависимости от расположения платы, объекта и микроскопа.

Дистанционное управление

Комплектный ИК-пульт позволяет управлять функциями микроскопа на расстоянии до 5 метров. Пользователь может выполнять необходимые операции без постоянного касания корпуса устройства, что особенно удобно во время наблюдения и записи.

Запись звука и звуковые подсказки

Устройство поддерживает запись звука через микрофон вместе с видеоматериалами. Также предусмотрена звуковая индикация, сопровождающая отдельные операции и команды микроскопа.

Области применения цифрового микроскопа RF4 RF-50M

• ремонт и диагностика печатных плат;
• пайка и контроль SMD-компонентов;
• поиск повреждений дорожек, контактов и электронных компонентов;
• контроль качества пайки и монтажа;
• измерение электрических параметров во время диагностики;
• проверка диодов и целостности электрических цепей;
• осмотр небольших деталей и компонентов;
• фиксация результатов ремонта с помощью фото и видеозаписи.

Заключение:

RF4 RF-50M — функциональный рабочий комплекс для ремонта и диагностики электроники, объединяющий цифровой микроскоп, большой 7-дюймовый экран и мультиметр. Увеличение 7–45X, кольцевая подсветка на 144 LED, профессиональная обработка изображения, гибкие настройки, фото- и видеозапись, HDMI и USB-выходы, режимы сравнения и дистанционное управление позволяют использовать один прибор для широкого спектра задач по визуальному контролю и электрической диагностике.

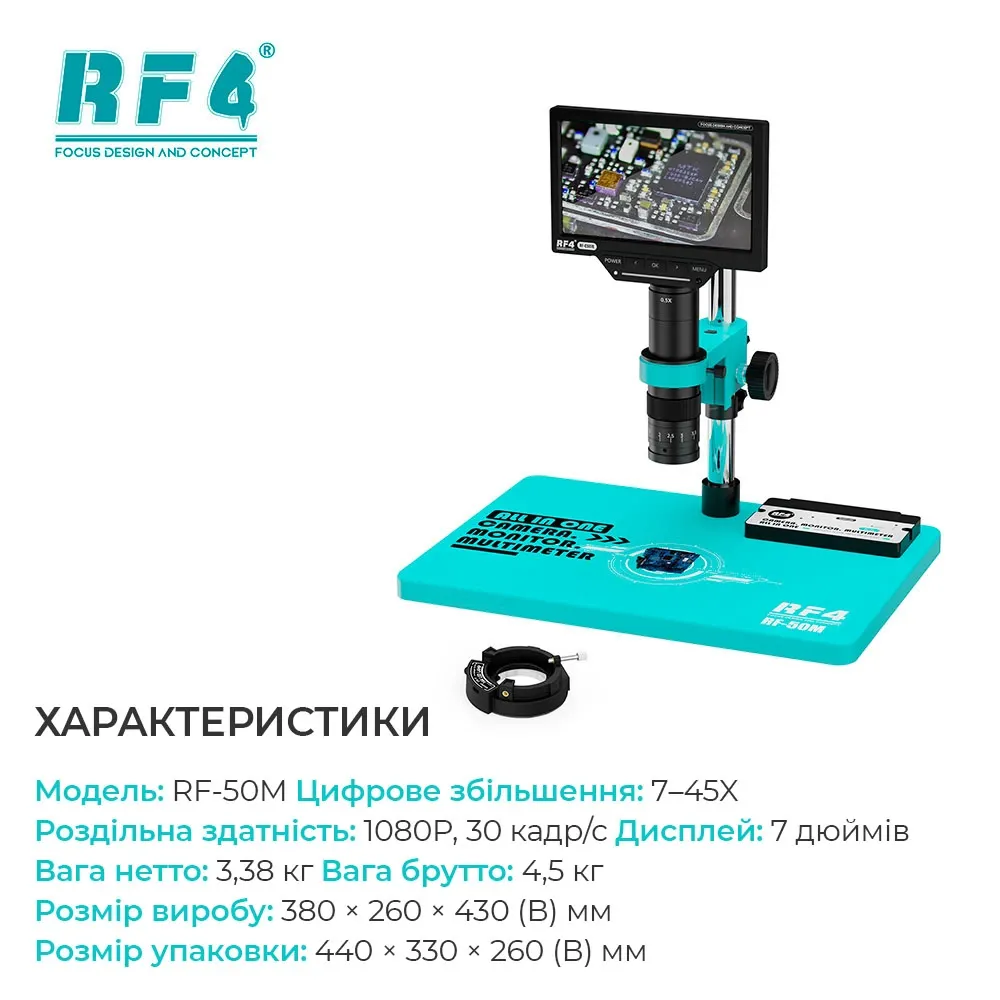

Характеристики цифрового микроскопа RF4 RF-50M

• Модель: RF4 RF-50M.
• Тип: цифровой микроскоп со встроенным мультиметром.
• Экран: цветной LCD, 7,0 дюймов.
• Разрешение экрана: 1024 × 600.
• Увеличение: 7–45X.
• Матрица: 1/3″ BSI.
• Размер пикселя: 2 × 2 мкм.
• Разрешение изображения: 2688 × 1512; до 8192 × 4608, 38 Мп с интерполяцией.
• Видеозапись: 3200 × 1080 при 30 кадрах/с; 1080P при 60 кадрах/с.
• HDMI-выход: 720P при 60 кадрах/с.
• USB-видео: 3200 × 1080/30 H.264, 1080P/30, 720P/60.
• HDMI-интерфейс: Type-A.
• USB-интерфейс: Type-C, USB 2.0, поддержка UVC.
• Питание: 5 В через USB Type-C.
• Объектив: встроенный HD-объектив с плавной регулировкой фокуса.
• Подсветка: кольцевая LED-подсветка на 144 светодиода.
• Обработка изображения: DSP, 3D-шумоподавление.
• Динамический диапазон: поддержка WDR.
• Экспозиция: AE Lock, компенсация экспозиции с 10 уровнями регулировки.
• Баланс белого: автоматический, ручной, калибровка; регулировка каналов R, G и B по 10 уровням.
• Настройка изображения: контрастность, насыщенность и резкость — по 10 уровней.
• Ориентация изображения: горизонтальное зеркальное отображение, вертикальный переворот.
• Заморозка и сравнение: полный экран, слева/справа, сверху/снизу, PIP 1/4.
• Сетки: 8 групп с регулировкой положения, цвета и толщины линий.
• Курсоры: перекрестные и масштабные.
• Экранные измерения: точка, линия, окружность и угол — опциональная функция, зависит от версии.
• Функции мультиметра: измерение сопротивления, постоянного напряжения, переменного напряжения, емкости и частоты; проверка диодов и прозвонка цепи.
• Фото: поддерживается.
• Видеозапись и воспроизведение: поддерживаются.
• Запись звука: встроенный микрофон.
• Звуковая индикация: поддерживается.
• Карта памяти: TF, поддержка до 64 ГБ.
• ИК-пульт: дальность управления до 5 м.
• Языки интерфейса: английский, упрощенный китайский, традиционный китайский.
• Рабочее расстояние: около 10 см.

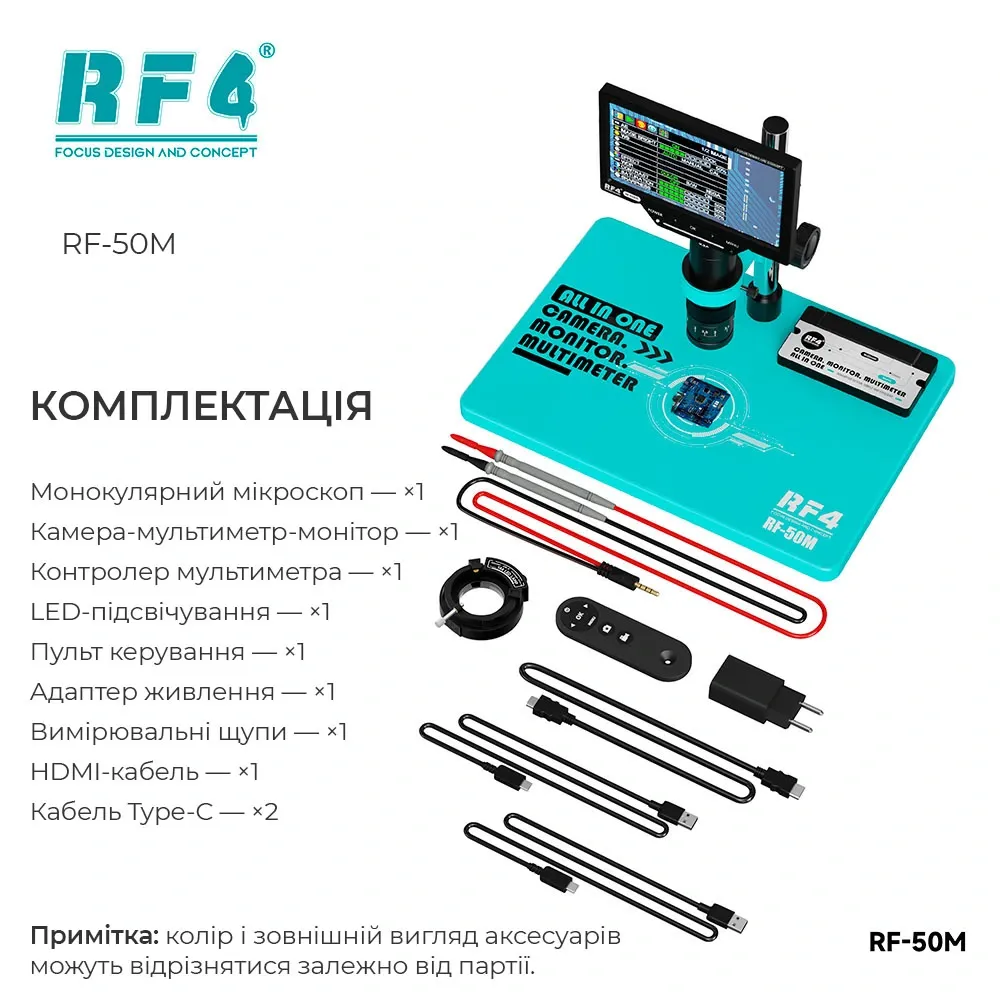

Комплектация:

• Монокулярный микроскоп — 1 шт.
• Блок камера-мультиметр-монитор — 1 шт.
• Контроллер мультиметра — 1 шт.
• Кольцевая LED-подсветка на 144 светодиода — 1 шт.
• Пульт дистанционного управления — 1 шт.
• Адаптер питания — 1 шт.
• Щупы мультиметра — 1 комплект.
• HDMI-кабель — 1 шт.
• Кабель Type-C — 2 шт.

RF4 RF-50M объединяет визуальный контроль и электрическую диагностику в одном рабочем комплексе, помогая быстрее и удобнее выполнять точный ремонт современной электроники.
