Огляд Aneng A3008: Функціональний мультиметр у форматі ручки

Мультиметр Aneng A3008 — це компактний і багатофункціональний прилад у форматі ручки, призначений для вимірювання напруги, опору, ємності та частоти. Завдяки своїй портативності та широкому спектру функцій, він стає незамінним інструментом як для професійних електриків, так і для домашніх майстрів. У цьому огляді ми детально розглянемо можливості Aneng A3008, його технічні характеристики та особливості використання, щоб допомогти вам максимально ефективно застосовувати цей прилад у повсякденній роботі.

Комплектація

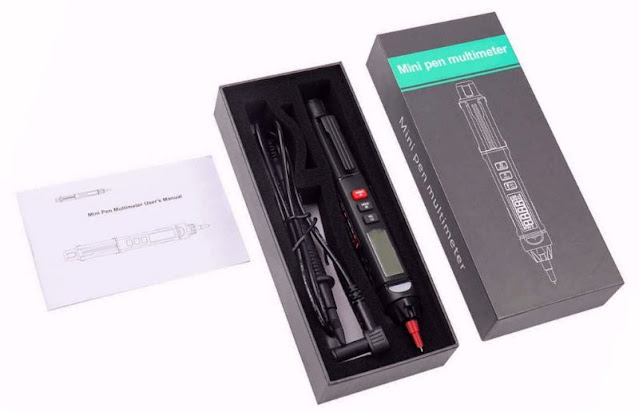

Мультиметр-ручка постачається у жорсткій картонній коробці та включає:

• Сам мультиметр;
• Щуп довжиною 95 см із «крокодилом» і роз'ємом "банан", який підключається до задньої частини приладу і є загальним входом (Common);
• Міні-інструкцію на 18 сторінок китайською та англійською мовами.

Особливості пристрою

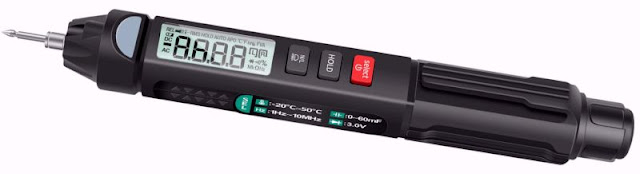

На зображенні нижче показаний сам Aneng A3008.

• Габарити: 17,0 × 2,4 см (у найширшій частині) і 2,1 см (у найвужчій).
• Вага (включаючи батарейку): 46 г.
• Живлення: одна батарейка AAA 1,5 В, розташована під задньою кришкою.
• Підсвічування робочої зони: невелика біла LED-лампа довжиною 18 мм, розташована над вимірювальним щупом.
• Світлова індикація: ліворуч від дисплея розташовано віконце з двоколірним світлодіодом (червоним/зеленим). Цей індикатор потрібен під час використання приладу в режимі детектора змінної напруги.

Дисплей мультиметра Aneng A3008

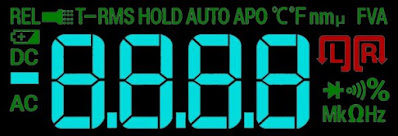

Дисплей мультиметра має розміри 30 × 11 мм і виконаний у контрастних кольорах: чорний фон і світло-блакитні цифри, які добре читаються завдяки вбудованому підсвічуванню.

Додаткові позначення, такі як режими вимірювань та одиниці вимірювання, виділені окремим кольором, забезпечуючи чітке візуальне розмежування інформації. Підсвічування робить дисплей зручним для роботи в темних приміщеннях.

Управління мультиметром-ручкою Aneng A3008

Мультиметр оснащений трьома кнопками управління, кожна з яких виконує свою функцію.

🔴 Основна кнопка

Тривале натискання (2 секунди) вмикає прилад, після чого на дисплеї з'являється "Auto", вказуючи на автоматичний режим вимірювань. У цьому режимі мультиметр самостійно визначає параметр при підключенні напруги (постійної чи змінної) або опору.

Під час вимірювання частоти або ємності можна вручну вибрати потрібний режим, короткочасно натискаючи червону кнопку. Перемикання відбувається у такій послідовності:
🔹 Постійна напруга
🔹 Змінна напруга
🔹 Ємність
🔹 Тест діодів та цілісності кола
🔹 Температура (°C)
🔹 Температура (°F)
🔹 Частота
🔹 Автоматичний режим

🔘 Кнопка HOLD

Дозволяє зафіксувати виміряне значення на дисплеї.

🔘 Кнопка детектора змінної напруги

Активує режим детектора електромагнітних полів і визначення фази. Короткі натискання дозволяють перемикатися між функціями:
🔹 EF – Індикація електричного поля
🔹 LIVE – Визначення фазного (червоний світлодіод) і нульового (зелений світлодіод) провідника
🔹 PA – Визначення послідовності фаз у трифазних мережах

Тривале натискання (більше 2 секунд) вмикає або вимикає підсвічування LED над вимірювальним щупом.

🔍 Функції EF, LIVE і PA

⚡ Функція EF

Дозволяє виявляти наявність мережевої напруги. При наближенні вимірювального щупа до точки з напругою загоряється червоний світлодіод, спрацьовує зумер, а на дисплеї з'являються штрихи, що вказують на силу електромагнітного поля (50 Гц).

Чутливість у тестованого зразка висока. При торканні екранів роз'ємів BNC заземленого обладнання прилад показує максимальне поле і подає звуковий сигнал. Це усувається при заземленні роз'єму Common на задній панелі мультиметра.

🔴 Функція LIVE

Дозволяє розрізняти фазний і нульовий провідники.

• При торканні фазного проводу на дисплеї з'являється OL, загоряється червоний світлодіод і спрацьовує зумер.
• При торканні нульового проводу загоряється зелений світлодіод.

🔁 Функція PA

Призначена для роботи в трифазних мережах, де між фазами присутній зсув на 120°. Дозволяє визначити правильний порядок фаз.

📌 Порядок роботи:
1️⃣ Увімкніть режим PA і торкніться першої фази – на екрані з'явиться PA, прилад подасть короткий звуковий сигнал.
2️⃣ Торкніться другої фази – якщо її зсув 120°, на дисплеї з'явиться PAB, пролунає сигнал.
3️⃣ Торкніться третьої фази – прилад покаже PABC і знову подасть сигнал.

Також на екрані загоряється червоний значок, що показує, у який бік обертається фазне поле – це важливо при підключенні трифазних електродвигунів.

🔋 Автоматичне вимкнення

Для економії заряду батареї мультиметр автоматично вимикається через 5 хвилин бездіяльності.

🔧 Технічні характеристики мультиметра Aneng A3008

📊 Основні параметри

• Частота вибірки: 3 вимірювання/сек
• Метод вимірювання: подвійний інтегратор ADC

📏 Діапазони вимірювання

🔹 Постійна напруга (DC)

• Діапазони: 5.999 В / 59.99 В / 599.9 В
• Точність: ±(0.5 % + 4 розряди)
• Вхідний опір: 1 МОм

🔹 Змінна напруга (AC)

• Діапазони: 5.999 В / 59.99 В / 599.9 В
• Точність: ±(0.5 % + 4 розряди)
• Частотний діапазон: 50 Гц – 800 Гц

🔹 Опір

• Діапазони: 599.9 Ом / 5.999 кОм / 59.99 кОм / 599.9 кОм / 5.999 МОм / 59.99 МОм
• Точність: від ±(0.8 % + 5 розрядів) до ±(2.5 % + 3 розряди)

🔹 Ємність

• Діапазони: 10.00 нФ / 100.0 нФ / 1.000 мкФ / 10.00 мкФ / 100.0 мкФ
• Додатково: 1.000 мФ / 10.00 мФ / 60.00 мФ
• Точність: від ±(3.5 % + 20 розрядів) до ±(5.0 % + 3 розряди)

🌡 Температура

• Діапазон (°C): -20 °C ~ +50 °C (точність ±1.0 % + 5 розрядів)
• Діапазон (°F): 0 °F ~ +122 °F (точність ±0.75 % + 5 розрядів)

📡 Частота

• Діапазони: 9.999 Гц / 99.99 Гц / 999.9 Гц / 9.999 кГц
• Додатково: 99.99 кГц / 999.9 кГц / 9.999 МГц / 99.99 МГц

⚙️ Електроніка мультиметра Aneng A3008

Корпус мультиметра розбирається відкручуванням трьох гвинтів і зняттям чотирьох самоклеючих накладок. Усередині знаходиться одноплатна схема з мінімальною кількістю компонентів.

🔍 Особливості конструкції

• Справа розташовані контактні площадки, що з'єднують схему з відсіком для батарейок.
• Зліва встановлене невелике реле, яке можна почути під час деяких вимірювань.

📏 Категорія безпеки
Виробник не присвоїв приладу CAT-рейтинг, оскільки відсутні захисні елементи від високих напруг на вході. Умовно пристрій можна віднести до CAT I, що робить його придатним для вимірювань на друкованих платах та ланцюгах із низькою постійною напругою.

💡 Додаткові спостереження
На друкованій платі передбачені місця під два електролітичні конденсатори (220 мкФ і 470 мкФ), проте вони не встановлені.

🔬 Тестування мультиметра Aneng A3008

📏 Вимірювання постійної напруги

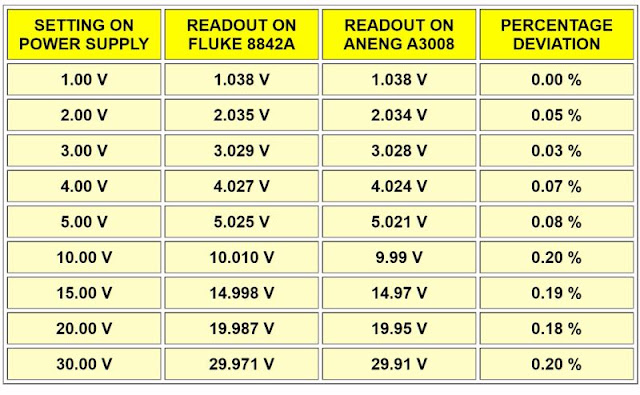

Для перевірки точності Aneng A3008 ми підключили його до еталонного мультиметра Fluke 8842A та цифрового регульованого джерела живлення. Напруга на джерелі варіювалася від 1.00 В до 30.00 В постійного струму.

📊 Результати тестування показали, що точність вимірювань виявилася вищою, ніж зазначено в характеристиках.

📡 Вхідний опір при вимірюванні DC-напруги становить 10.73 МОм.

🌐 Вимірювання змінної напруги

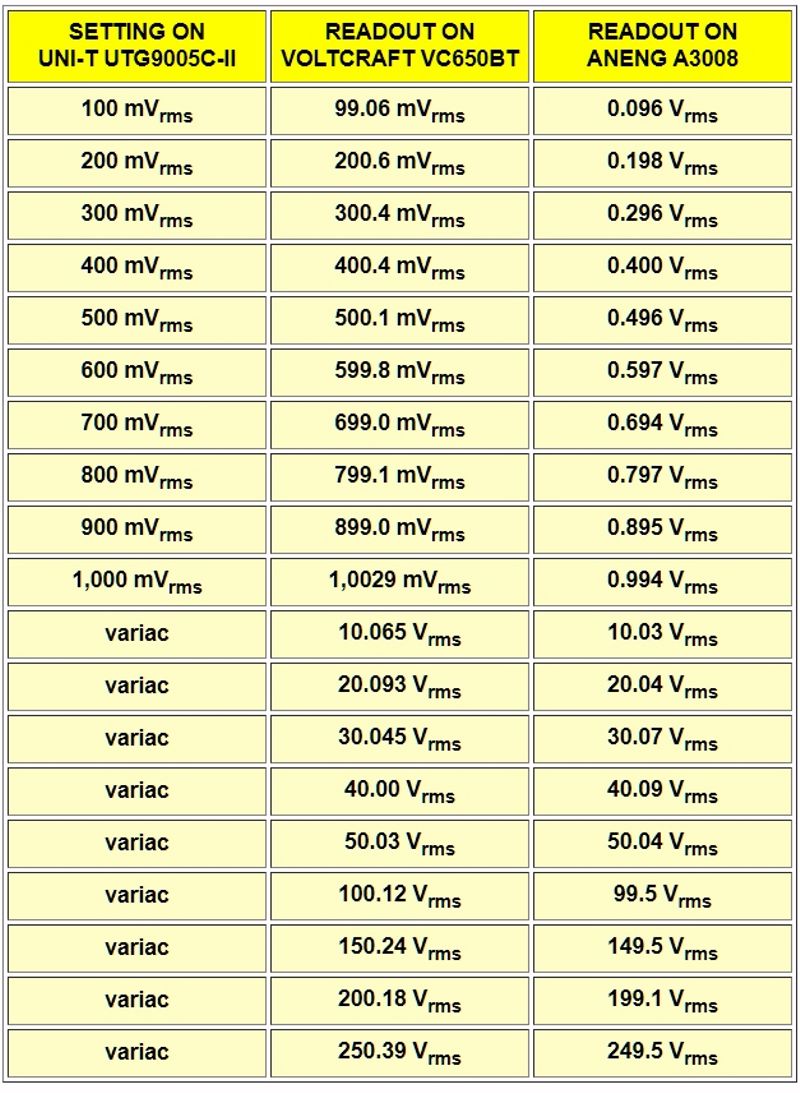

Для тесту використовувався мультиметр Voltcraft VC650BT, оскільки Fluke 8842A вимірює тільки постійну напругу. Його точність і роздільна здатність співставні з Aneng A3008, тому розрахунок похибки не проводився – порівнювалися лише показання приладів.

📊 Результати вимірювань підтвердили, що Aneng A3008 відповідає заявленим характеристикам.

⚙ Вимірювання проводилися на частоті 50 Гц:

• Малі напруги (до 1 В) формувалися цифровим генератором UTG9005C/II (UNI-T).
• Напруги від 10 В і вище регулювалися автотрансформатором (Variac).

💡 Було б зручно, якби вбудований зумер автоматично активувався при напрузі вище 50 В.

🔍 Вимірювання істинного середньоквадратичного значення (True RMS)

Сучасні мультиметри вимірюють істинне RMS-значення змінної напруги, що дозволяє визначати потужність на активному навантаженні так само точно, як при вимірюванні постійної напруги.

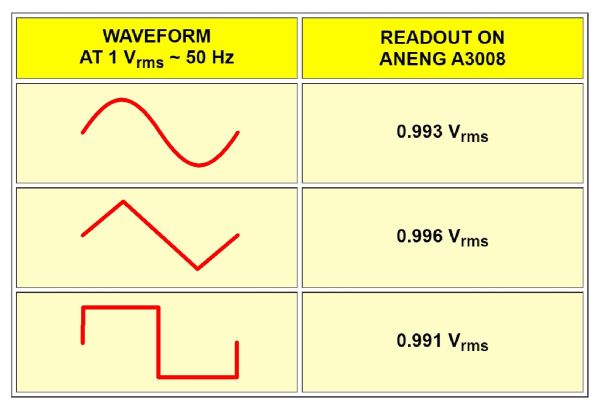

Для перевірки Aneng A3008 використовувалися синусоїдальні, трикутні та прямокутні сигнали з амплітудою 1 В RMS на частоті 50 Гц. 📊 Результати виявилися чудовими, що підтверджує точність приладу.

📡 Частотний діапазон вимірювання змінної напруги

Згідно з інструкцією, мультиметр вимірює змінну напругу в діапазоні від 50 Гц до 800 Гц, але точність на межах діапазону не вказана.

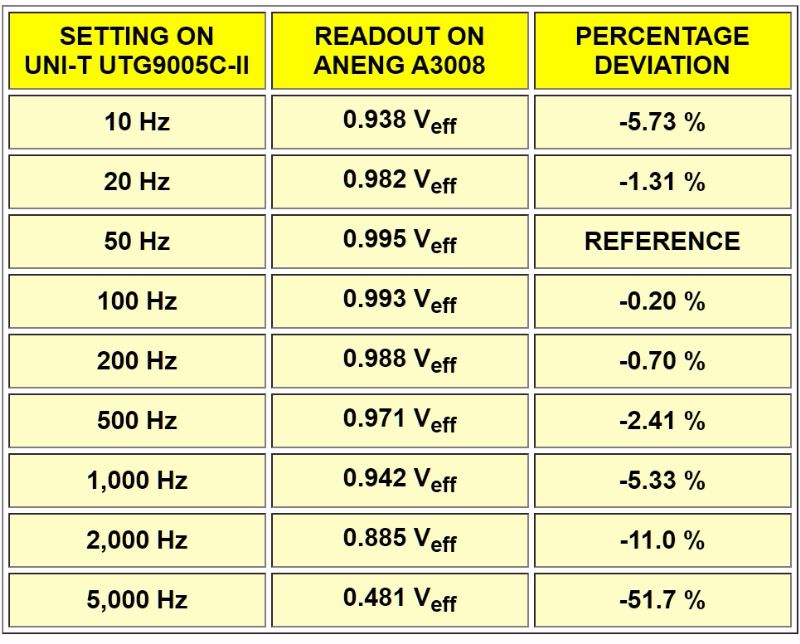

⚙ У тесті використовувався джерело Philips PM2454, що підтримує стабільне 1 В RMS. Частота сигналу змінювалася, а результати порівнювалися з показником при 50 Гц, прийнятому за 100 %.

📊 Висновок: при допустимій похибці приблизно 5 % мультиметр коректно вимірює напругу у діапазоні від 10 Гц до 2 кГц.

🔍 Вимірювання опору

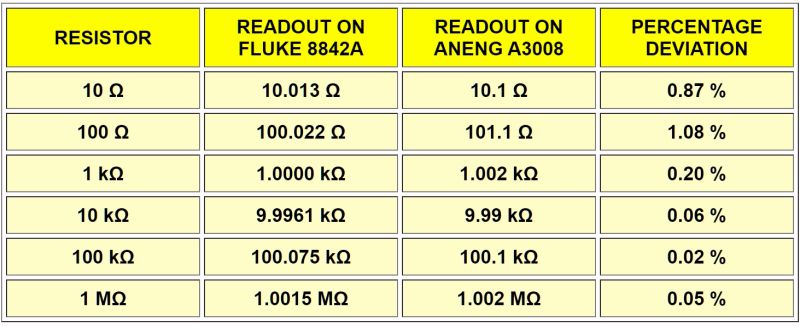

Для тестування використовувався мультиметр Fluke як еталон. Було виміряно шість резисторів з допуском 1 %, спочатку на Fluke, потім на Aneng A3008.

Результати показали, що прилад забезпечує точність кращу за заявлену (±0.8 % + 5 розрядів).

🔋 Вимірювання ємності

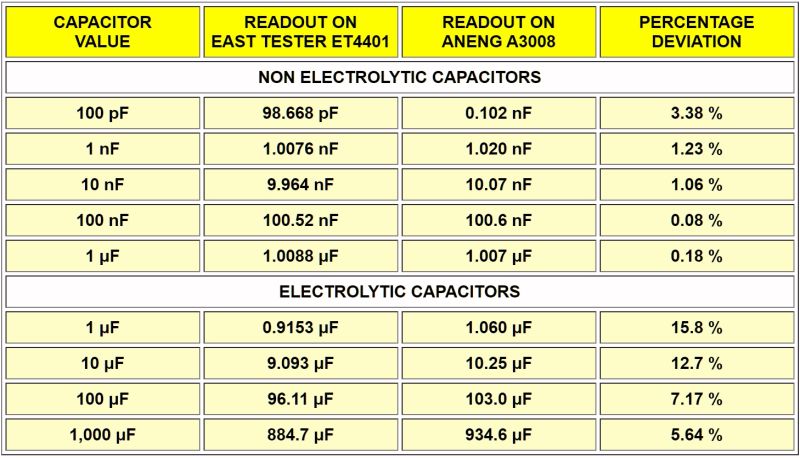

Як і у більшості мультиметрів, вимірювання електролітичних конденсаторів потребує більше часу. Наприклад, стабілізація вимірювань 1 000 мкФ займає 47 секунд.

📏 В якості еталонного приладу використовувався ET4401 від East Tester з точністю ±0.2 %.

⚙ Особливості вимірювання мультиметром:

• Конденсатор заряджається постійним струмом, а прилад вимірює час заряду.
• Струм витоку може впливати на результат, призводячи до завищених значень ємності.

🛠 Переваги RLC-метра (наприклад, ET4401):

• Використовує 120 Гц синусоїдальний сигнал, виключаючи вплив витоку.
• Дозволяє отримувати більш точні результати при вимірюванні електролітичних конденсаторів.

📡 Вимірювання частоти

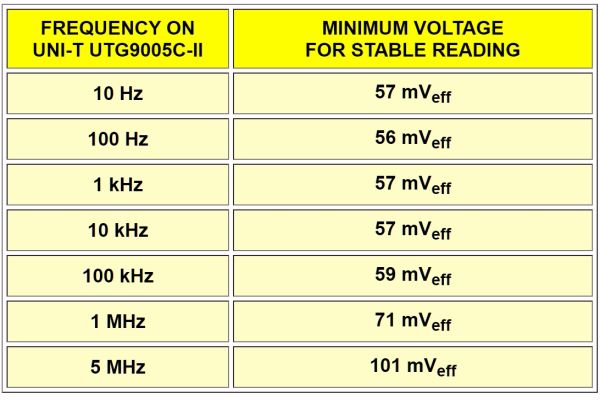

Для тесту подавалися синусоїдальні сигнали різної частоти, і перевірялося, при якій мінімальній напрузі прилад видає стабільне вимірювання.

📊 Результати показали, що виміряна частота повністю збігається з даними генератора сигналів.

🌡 Вимірювання температури

Датчик розташований всередині приладу на платі, тому показує лише кімнатну температуру.

💡 Було б зручніше, якби датчик був з'єднаний із металевим вимірювальним щупом для вимірювання температури компонентів.

🔔 Тест цілісності кола

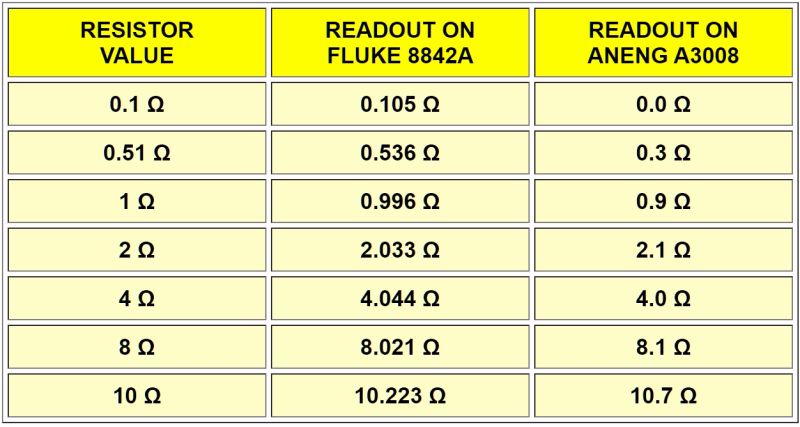

Дозволяє перевіряти низькоомні з'єднання.

⚙ Параметри:

• Відкрита напруга: 3.946 В
• Струм короткого замикання: 170.3 μА
• Поріг спрацьовування зумера: близько 47 Ом

📊 Aneng A3008 продемонстрував точні вимірювання низьких опорів, співставні з Fluke 8842A (у режимі чотирипровідного вимірювання).

🛠 Підсумок

Aneng A3008 — компактний мультиметр-ручка, який показав точність вищу за заявлені характеристики. Він зручний для швидких вимірювань і може стати корисним інструментом для фахівців, які працюють із низьковольтними системами. Міцний пластиковий корпус забезпечує стійкість до пошкоджень, а інтуїтивно зрозуміле управління робить прилад зручним навіть для початківців.

Загалом, Aneng A3008 — це зручний, портативний мультиметр, який підходить для повсякденних завдань, роботи з електронікою, вимірювання напруги та сигналів на друкованих платах.
