Обзор Aneng A3008: Функциональный мультиметр в формате ручки

Мультиметр Aneng A3008 представляет собой компактный и многофункциональный прибор в формате ручки, предназначенный для измерения напряжения, сопротивления, ёмкости и частоты. Благодаря своей портативности и широкому спектру функций, он становится незаменимым инструментом как для профессиональных электриков, так и для домашних мастеров. В этом обзоре мы подробно рассмотрим возможности Aneng A3008, его технические характеристики и особенности использования, чтобы помочь вам максимально эффективно применять этот прибор в повседневной работе.

Комплектация

Мультиметр-ручка поставляется в жёсткой картонной коробке и включает:

• Сам мультиметр;
• Щуп длиной 95 см с крокодилом и разъёмом "банан", который подключается к задней части прибора и является общим входом (Common);
• Мини-руководство на 18 страниц на китайском и английском языках.

Особенности устройства

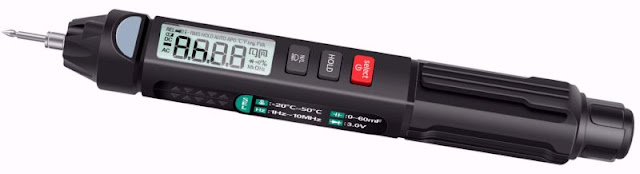

На изображении ниже показан сам Aneng A3008.

• Габариты: 17,0 × 2,4 см (в самой широкой части) и 2,1 см (в самой узкой).
• Вес (включая батарейку): 46 г.
• Питание: одна батарейка AAA 1,5 В, расположенная под задней крышкой.
• Подсветка рабочей зоны: небольшая белая LED-лампа длиной 18 мм, расположенная над измерительным щупом.
• Световая индикация: слева от дисплея расположено окошко с двухцветным светодиодом (красным/зелёным). Этот индикатор нужен при использовании прибора в режиме детектора переменного напряжения.

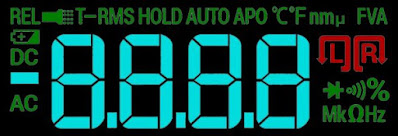

Дисплей мультиметра Aneng A3008

Дисплей мультиметра имеет размеры 30 × 11 мм и выполнен в контрастных цветах: чёрный фон и светло-голубые цифры, которые хорошо читаются благодаря встроенной подсветке.

Дополнительные обозначения, такие как режимы измерений и единицы измерения, выделены отдельным цветом, обеспечивая чёткое визуальное разделение информации. Подсветка делает дисплей удобным для работы в тёмных помещениях.

Управление мультиметром-ручкой Aneng A3008

Мультиметр оснащён тремя кнопками управления, каждая из которых выполняет свою функцию.

🔴 Основная кнопка

Длительное нажатие (2 секунды) включает прибор, после чего на дисплее появляется "Auto", указывая на автоматический режим измерений. В этом режиме мультиметр самостоятельно определяет параметр при подключении напряжения (постоянного или переменного) или сопротивления.

При измерении частоты или ёмкости можно вручную выбрать нужный режим, кратковременно нажимая красную кнопку. Переключение происходит в следующем порядке:
🔹 Постоянное напряжение
🔹 Переменное напряжение
🔹 Ёмкость
🔹 Тест диодов и целостности цепи
🔹 Температура (°C)
🔹 Температура (°F)
🔹 Частота
🔹 Автоматический режим

🔘 Кнопка HOLD

Позволяет зафиксировать измеренное значение на дисплее.

🔘 Кнопка детектора переменного напряжения

Активирует режим детектора электромагнитных полей и определения фазы. Кратковременные нажатия позволяют переключаться между функциями:
🔹 EF – Индикация электрического поля
🔹 LIVE – Определение фазного (красный светодиод) и нулевого (зелёный светодиод) проводника
🔹 PA – Определение последовательности фаз в трёхфазных сетях

Длительное нажатие (более 2 секунд) включает или выключает подсветку LED над измерительным щупом.

🔍 Функции EF, LIvE и PA

⚡ Функция EF

Позволяет обнаруживать наличие сетевого напряжения. При приближении измерительного щупа к точке с напряжением загорается красный светодиод, срабатывает зуммер, а на дисплее появляются штрихи, указывающие на силу электромагнитного поля (50 Гц).

Чувствительность у тестируемого экземпляра высокая. При касании экранов разъёмов BNC заземлённого оборудования прибор показывает максимальное поле и подаёт звуковой сигнал. Это устраняется при заземлении разъёма Common на задней панели мультиметра.

🔴 Функция LIvE

Позволяет различать фазный и нулевой проводники.

• При касании фазного провода на дисплее появляется OL, загорается красный светодиод и срабатывает зуммер.
• При касании нулевого провода загорается зелёный светодиод.

🔁 Функция PA

Предназначена для работы в трёхфазных сетях, где между фазами присутствует сдвиг на 120°. Позволяет определить правильный порядок фаз.

📌 Порядок работы:
1️⃣ Включите режим PA и коснитесь первой фазы – на экране появится PA, прибор подаст короткий звуковой сигнал.
2️⃣ Коснитесь второй фазы – если её сдвиг 120°, на дисплее появится PAB, раздастся сигнал.
3️⃣ Коснитесь третьей фазы – прибор покажет PABC и снова подаст сигнал.

Также на экране загорается красный значок, показывающий, в какую сторону вращается фазное поле – это важно при подключении трёхфазных электродвигателей.

🔋 Автоматическое отключение

Для экономии заряда батареи мультиметр автоматически выключается через 5 минут бездействия.

🔧 Технические характеристики мультиметра Aneng A3008

📊 Основные параметры

• Частота выборки: 3 измерения/сек
• Метод измерения: двойной интегратор ADC

📏 Диапазоны измерения

🔹 Постоянное напряжение (DC)

• Диапазоны: 5.999 В / 59.99 В / 599.9 В
• Точность: ±(0.5 % + 4 разряда)
• Входное сопротивление: 1 МОм

🔹 Переменное напряжение (AC)

• Диапазоны: 5.999 В / 59.99 В / 599.9 В
• Точность: ±(0.5 % + 4 разряда)
• Частотный диапазон: 50 Гц – 800 Гц

🔹 Сопротивление

• Диапазоны: 599.9 Ом / 5.999 кОм / 59.99 кОм / 599.9 кОм / 5.999 МОм / 59.99 МОм
• Точность: от ±(0.8 % + 5 разрядов) до ±(2.5 % + 3 разрядов)

🔹 Ёмкость

• Диапазоны: 10.00 нФ / 100.0 нФ / 1.000 мкФ / 10.00 мкФ / 100.0 мкФ
• Дополнительно: 1.000 мФ / 10.00 мФ / 60.00 мФ
• Точность: от ±(3.5 % + 20 разрядов) до ±(5.0 % + 3 разряда)

🌡 Температура

• Диапазон (°C): -20 °C ~ +50 °C (точность ±1.0 % + 5 разрядов)
• Диапазон (°F): 0 °F ~ +122 °F (точность ±0.75 % + 5 разрядов)

📡 Частота

• Диапазоны: 9.999 Гц / 99.99 Гц / 999.9 Гц / 9.999 кГц
• Дополнительно: 99.99 кГц / 999.9 кГц / 9.999 МГц / 99.99 МГц

⚙️ Электроника мультиметра Aneng A3008

Корпус мультиметра разбирается откручиванием трёх винтов и удалением четырёх самоклеящихся накладок. Внутри находится одноплатная схема с минимальным количеством компонентов.

🔍 Особенности конструкции

• Справа расположены контактные площадки, соединяющие схему с отсеком для батареек.
• Слева установлен небольшой реле, которое можно услышать во время некоторых измерений.

📏 Категория безопасности
Производитель не присвоил прибору CAT-рейтинг, так как отсутствуют защитные элементы от высоких напряжений на входе. Условно устройство можно отнести к CAT I, что делает его подходящим для измерений на печатных платах и цепях с низким постоянным напряжением.

💡 Дополнительные наблюдения
На печатной плате предусмотрены места под два электролитических конденсатора (220 мкФ и 470 мкФ), однако они не установлены.

🔬 Тестирование мультиметра Aneng A3008

📏 Измерение постоянного напряжения

Для проверки точности Aneng A3008 мы подключили его к эталонному мультиметру Fluke 8842A и цифровому регулируемому источнику питания. Напряжение на источнике варьировалось от 1.00 В до 30.00 В постоянного тока.

📊 Результаты тестирования показали, что точность измерений оказалась выше, чем заявлено в характеристиках.

📡 Входное сопротивление при измерении DC-напряжения составляет 10.73 МОм.

🌐 Измерение переменного напряжения

Для теста использовался мультиметр Voltcraft VC650BT, так как Fluke 8842A измеряет только постоянное напряжение. Его точность и разрешение сопоставимы с Aneng A3008, поэтому расчёт погрешности не проводился — сравнивались лишь показания приборов.

📊 Результаты измерений подтвердили, что Aneng A3008 соответствует заявленным характеристикам.

⚙ Измерения проводились на частоте 50 Гц:

• Малые напряжения (до 1 В) формировались цифровым генератором UTG9005C/II (UNI-T).
• Напряжения от 10 В и выше регулировались автотрансформатором (Variac).

💡 Было бы удобно, если бы встроенный зуммер автоматически активировался при напряжении выше 50 В.

🔍 Тестирование измерения истинного среднеквадратичного значения (True RMS)

Современные мультиметры измеряют истинное RMS-значение переменного напряжения, что позволяет определять мощность на активной нагрузке так же точно, как при измерении постоянного напряжения.

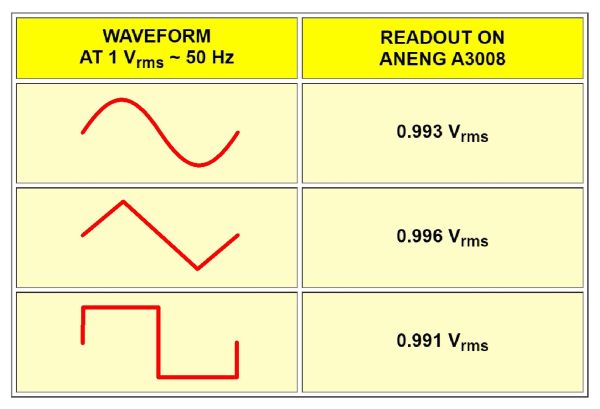

Для проверки Aneng A3008 использовались синусоидальные, треугольные и прямоугольные сигналы с амплитудой 1 В RMS на частоте 50 Гц. 📊 Результаты оказались отличными, что подтверждает точность прибора.

📡 Частотный диапазон измерения переменного напряжения

Согласно инструкции, мультиметр измеряет переменное напряжение в диапазоне от 50 Гц до 800 Гц, но точность на границах диапазона не указана.

⚙ В тесте использовался источник Philips PM2454, поддерживающий стабильное 1 В RMS. Частота сигнала изменялась, а результаты сравнивались с показателем при 50 Гц, принятом за 100 %.

📊 Вывод: при допустимой погрешности около 5 % мультиметр корректно измеряет напряжение в диапазоне от 10 Гц до 2 кГц.

🔍 Измерение сопротивления

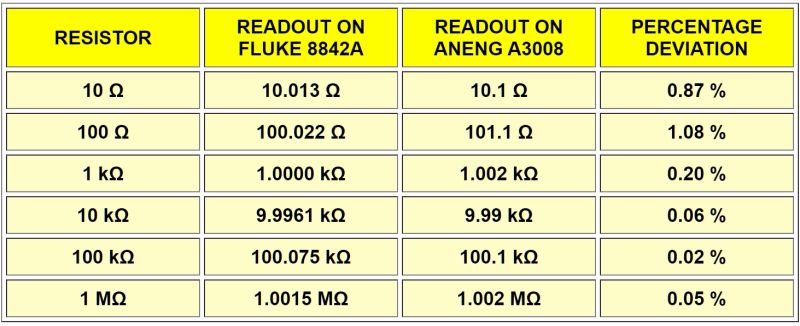

Для тестирования использовался мультиметр Fluke в качестве эталона. Было измерено шесть резисторов с допуском 1 %, сначала на Fluke, затем на Aneng A3008.

Результаты показали, что прибор обеспечивает точность лучше заявленной (±0.8 % + 5 разрядов).

🔋 Измерение ёмкости

Как и у большинства мультиметров, измерение электролитических конденсаторов требует больше времени. Например, стабилизация измерений 1 000 мкФ занимает 47 секунд.

📏 В качестве эталонного прибора использовался ET4401 от East Tester с точностью ±0.2 %.

⚙ Особенности измерения мультиметром:

• Конденсатор заряжается постоянным током, а прибор измеряет время заряда.
• Ток утечки может повлиять на результат, приводя к завышенным значениям ёмкости.

🛠 Преимущества RLC-метра (например, ET4401):

• Использует 120 Гц синусоидальный сигнал, исключая влияние утечки.
• Позволяет получать более точные результаты при измерении электролитических конденсаторов.

📡 Измерение частоты

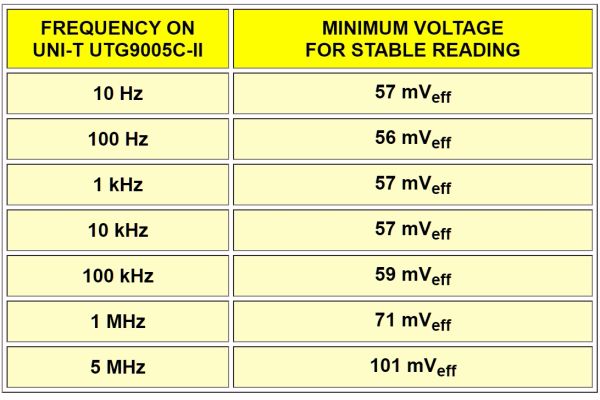

Для теста подавались синусоидальные сигналы разной частоты, и проверялось, при каком минимальном напряжении прибор выдаёт стабильное измерение.

📊 Результаты показали, что измеренная частота полностью совпадает с данными генератора сигналов.

🌡 Измерение температуры

Сенсор находится внутри прибора на плате, поэтому показывает только комнатную температуру.

💡 Было бы удобнее, если бы датчик был соединён с металлическим измерительным щупом для измерения температуры компонентов.

🔔 Тест целостности цепи

Позволяет проверять низкоомные соединения.

⚙ Параметры:

• Открытое напряжение: 3.946 В
• Ток короткого замыкания: 170.3 μА
• Порог срабатывания зуммера: около 47 Ом

📊 Aneng A3008 продемонстрировал точные измерения низких сопротивлений, сравнимые с Fluke 8842A (в режиме четырёхпроводного измерения).

🛠 Итог

Aneng A3008 — компактный мультиметр-ручка, который показал точность выше заявленных характеристик. Он удобен для быстрых измерений и может стать полезным инструментом для специалистов, работающих с низковольтными системами. Прочный пластиковый корпус обеспечивает устойчивость к повреждениям, а интуитивно понятное управление делает прибор удобным даже для начинающих пользователей.

В целом Aneng A3008 — это удобный, портативный мультиметр, который подходит для повседневных задач, работы с электроникой, измерения напряжений и сигналов на печатных платах.
