Реболлинг чипов BGA: всё, что нужно знать начинающему мастеру

Введение в технологию реболлинга BGA

Реболлинг BGA (Ball Grid Array) — это высокоточный процесс восстановления микросхем с шариковыми выводами, широко применяемый в ремонте электроники. Он заключается в удалении старых паяных шаров с нижней части чипа и установке новых, что позволяет повторно припаять компонент к печатной плате.

Такой подход особенно актуален при ремонте дорогостоящих микросхем, когда замена всей материнской платы обходится слишком дорого или просто невозможна. Реболлинг позволяет восстановить электрическое соединение и продлить срок службы устройства, благодаря чему технология активно используется как в сервисных центрах, так и в профессиональных ремонтных мастерских.

Сферы применения технологии реболлинга BGA

Процедура реболлинга активно применяется как в условиях ремонта, так и на этапах производства и разработки электроники. Ниже перечислены основные области, где эта технология востребована:

🛠️ Сервисные центры.
Реболлинг позволяет восстанавливать работоспособность ноутбуков, смартфонов, планшетов, видеокарт, игровых приставок и других устройств, где используются BGA-компоненты. Это особенно актуально при ремонте дорогих микросхем, которые сложно или невыгодно заменить.

🏭 Производственные линии.
Технология используется для устранения дефектов пайки на новых платах, а также при повторной установке компонентов во время технического обслуживания или модернизации оборудования.

🔬 Научные и инженерные разработки.
При создании прототипов и тестировании новых электронных решений реболлинг позволяет быстро заменять и адаптировать BGA-компоненты, внося изменения в схемотехнику без полной переделки платы.

Основные материалы и инструменты для реболлинга BGA

Для успешного и качественного выполнения реболлинга важно использовать надёжные и специально предназначенные для этого материалы и оборудование. Ниже перечислены ключевые элементы, без которых невозможно представить профессиональный процесс восстановления шариковых выводов.

🧩 Трафареты BGA

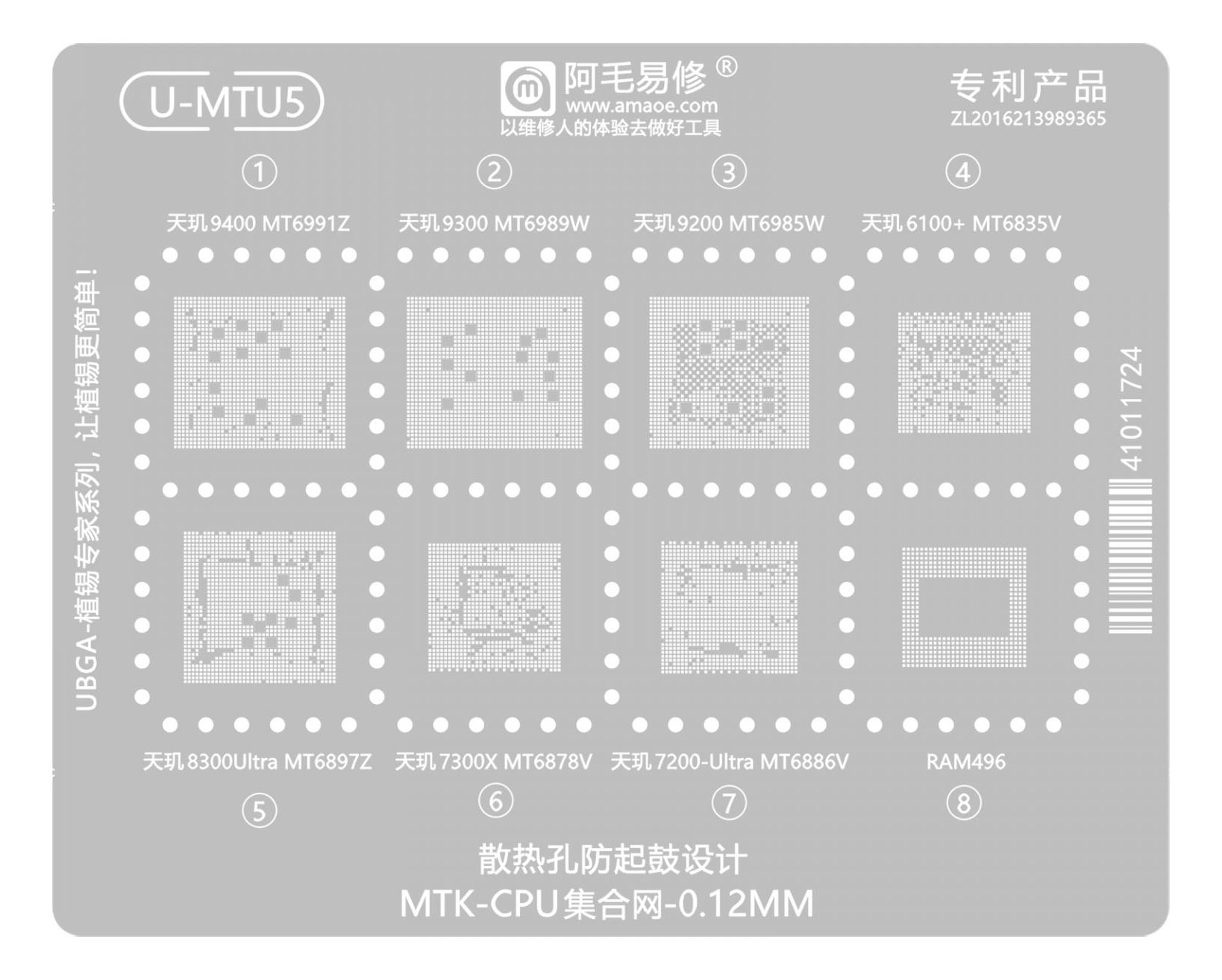

Трафареты — это тонкие металлические шаблоны с точными отверстиями под расположение паяных шаров микросхем. Они обеспечивают равномерное нанесение пасты или шариков припоя и играют ключевую роль в обеспечении точности реболлинга.

📌 Держатели для плат и микросхем

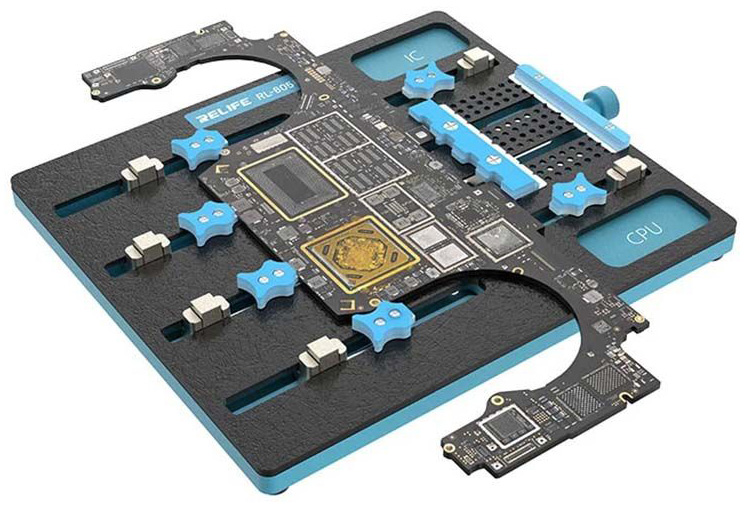

Держатели обеспечивают устойчивую фиксацию печатной платы или микросхемы на этапе демонтажа компонентов. Это особенно важно при работе с горячим воздухом, когда необходимо исключить смещения и обеспечить точность позиционирования.

🧪 Паяльная паста

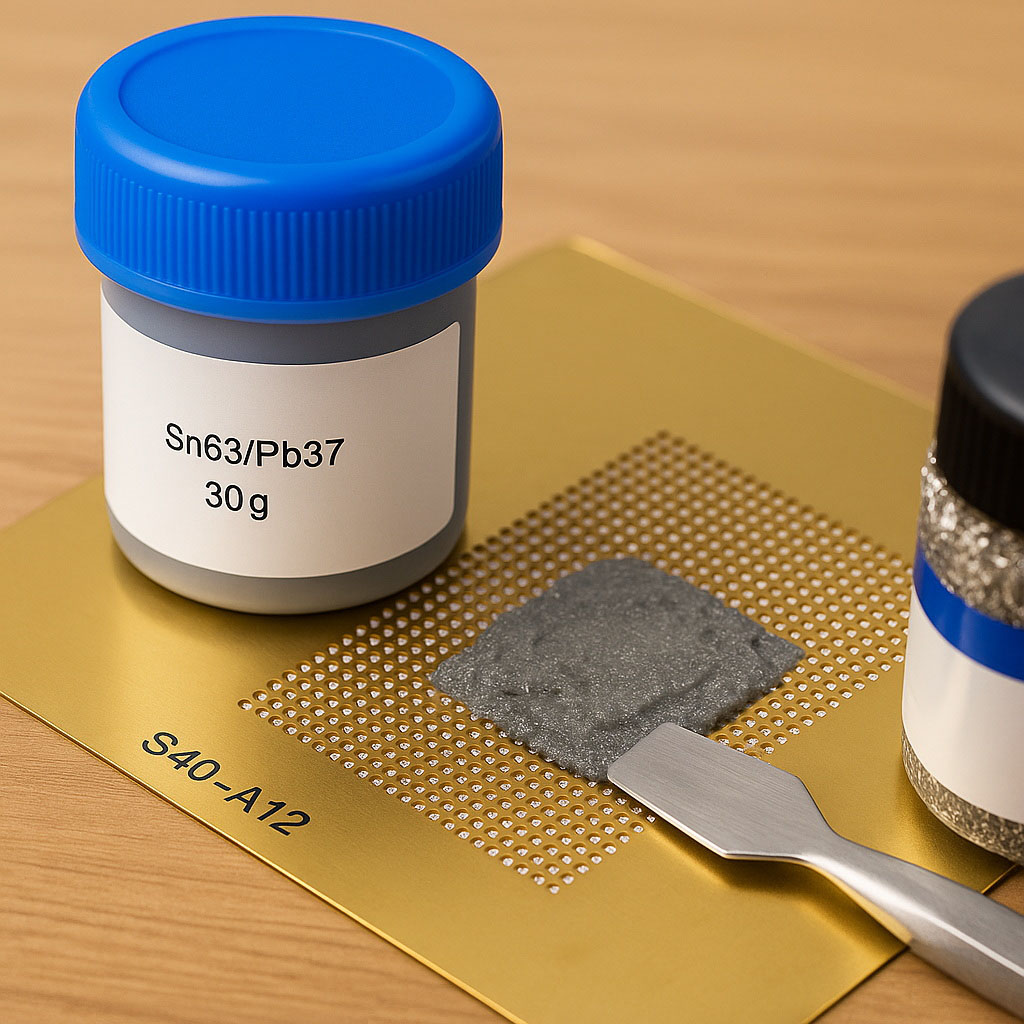

При реболлинге BGA паяльная паста часто используется для формирования новых паяных шаров. Она наносится через трафарет на контактные площадки микросхемы, а затем оплавляется, создавая аккуратные шарики припоя.

🔥 Термовоздушные паяльные станции

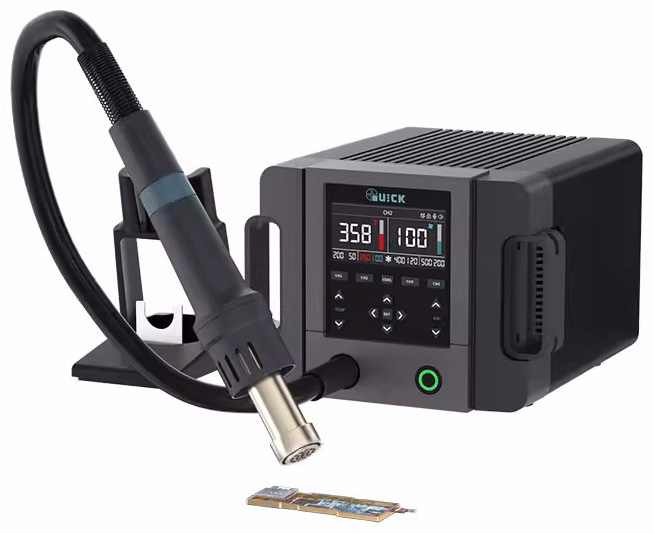

Современные станции позволяют точно регулировать температуру и воздушный поток. Это важно для плавного прогрева компонентов без перегрева, что особенно критично при пайке и демонтаже  BGA микросхем.

🟦 Силиконовые коврики для пайки

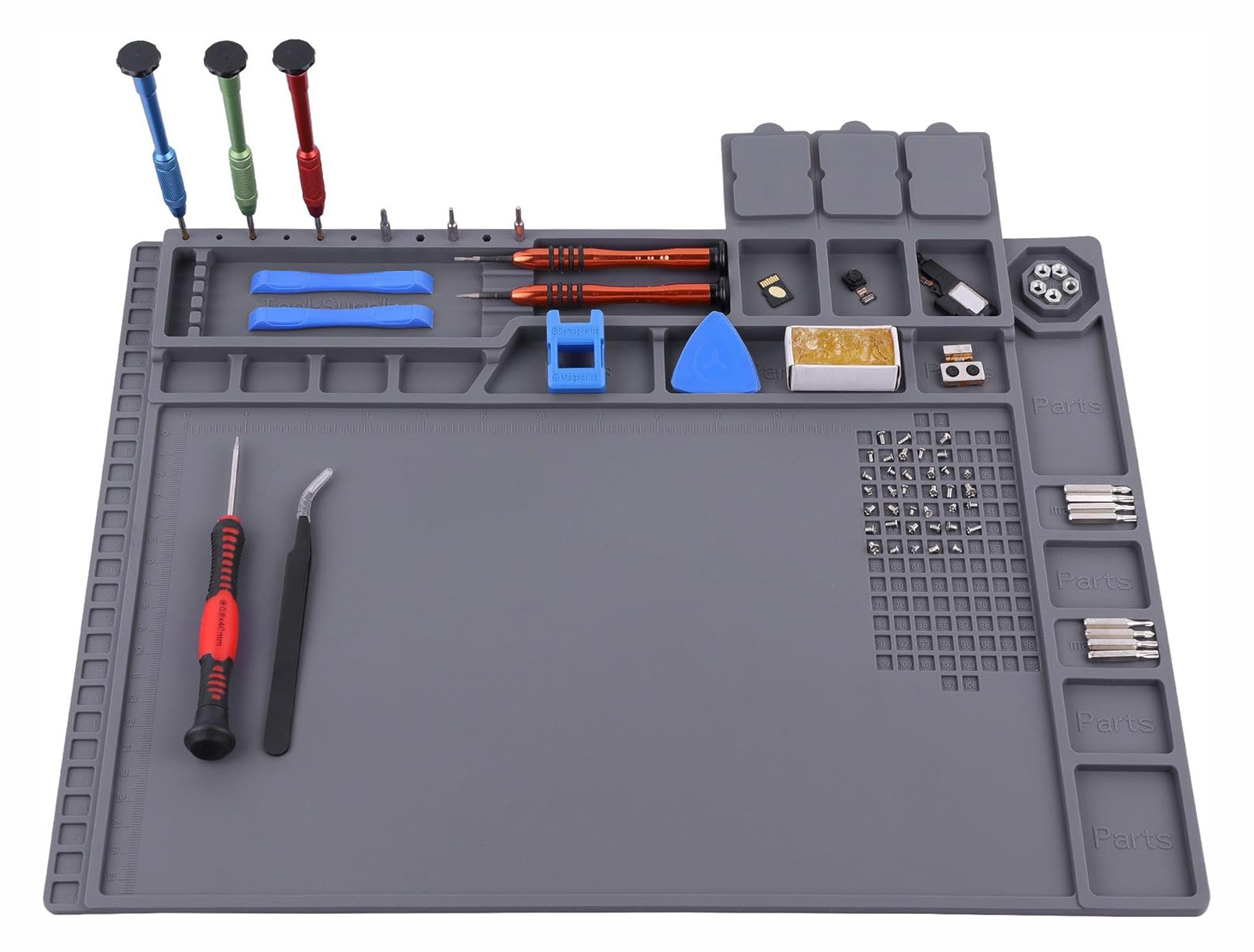

Термостойкие силиконовые коврики защищают рабочую поверхность от нагрева и помогают организовать инструменты и компоненты. Они устойчивы к температуре, антискользящие и часто оснащены отделениями для деталей, что делает их незаменимыми при пайке и реболлинге.

🧰 Вспомогательные инструменты

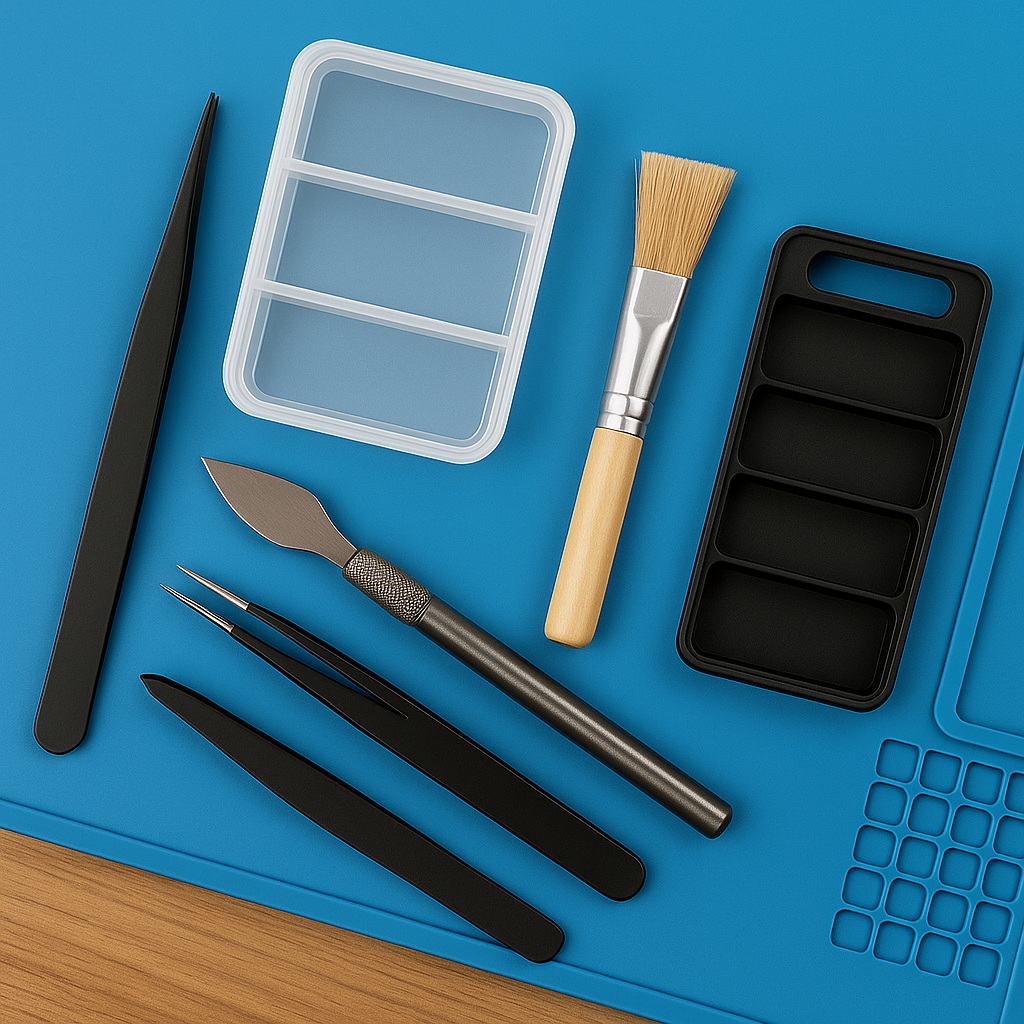

Точные пинцеты, лопатки, кисточки, очистители, органайзеры и другие аксессуары обеспечивают удобство, чистоту и безопасность при работе с микросхемами. Такие инструменты особенно важны для точного позиционирования и удаления остатков припоя.

Как выполняется реболлинг BGA микросхем: простыми словами

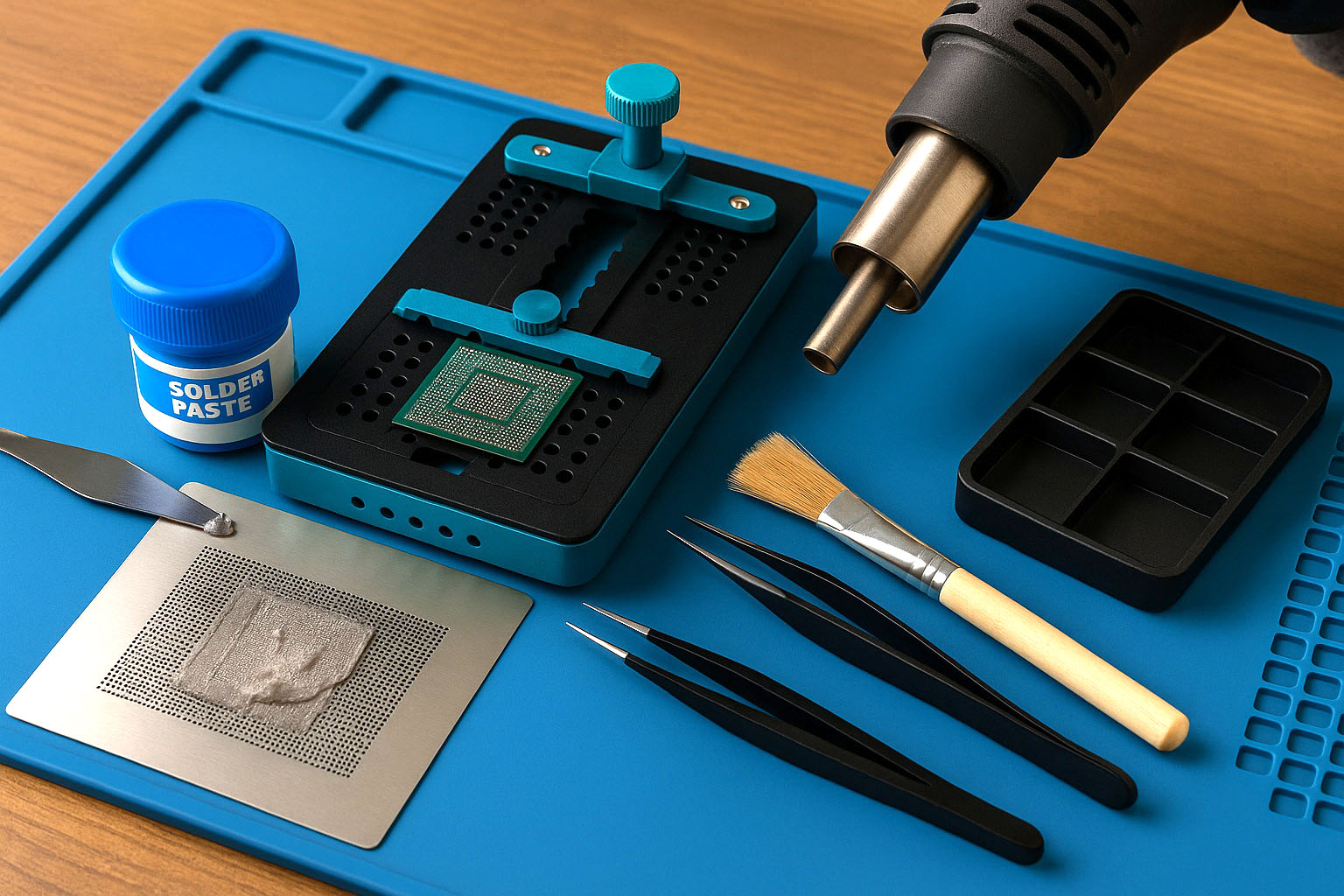

Реболлинг — это процесс, при котором восстанавливаются паяные шарики на микросхеме с BGA-корпусом. Он требует аккуратности, терпения и правильных инструментов. Ниже описаны основные шаги, которые выполняет мастер или опытный любитель.

🔹 1. Демонтаж микросхемы

Сначала микросхема аккуратно снимается с печатной платы с помощью термовоздушной станции. Важно равномерно прогреть область, чтобы припой расплавился и чип можно было безопасно снять.

🔹 2. Очистка контактной поверхности

После снятия чипа на его нижней стороне остаются остатки припоя и флюса. Их необходимо удалить, аккуратно используя оплетку, паяльник и изопропиловый спирт. Поверхность должна быть чистой и ровной.

🔹 3. Установка трафарета

На микросхему устанавливается трафарет — тонкая металлическая пластина с отверстиями под будущие шарики. Он должен плотно прилегать и точно совпадать с контактами чипа.

🔹 4. Нанесение паяльной пасты или установка шариков

В зависимости от используемого метода, через трафарет наносят паяльную пасту, которая после нагрева превращается в шарики, или устанавливают готовые припойные шары с применением флюса. Оба способа обеспечивают точное формирование контактов на микросхеме.

🔹 5. Прогрев и формирование шариков

Микросхема вместе с трафаретом нагревается до нужной температуры — припой плавится и образует аккуратные шарики. После этого трафарет снимается.

🔹 6. Повторная установка микросхемы

Микросхема с восстановленными шариками устанавливается на плату и припаивается с помощью термовоздушной станции. Требуется точное позиционирование, чтобы контакты совпали с посадочными площадками.

Типичные ошибки новичков при реболлинге

Даже при наличии хороших инструментов реболлинг требует опыта и внимательности. Ниже перечислены наиболее распространённые ошибки, которые совершают начинающие мастера, и советы, как их избежать.

🔥 Перегрев микросхемы

Слишком высокая температура или длительное нагревание может повредить кристалл, отслоить подложку или даже разрушить чип.
Что делать:

• Используйте термовоздушную станцию с точной настройкой температуры.

• Нагревайте равномерно, избегая резкого перегрева.

• Следите за температурным режимом.

📐 Смещение трафарета

Если трафарет установлен не точно, шарики припоя окажутся не на своих местах, и микросхема не сможет встать на плату.
Что делать:

• Перед нанесением пасты зафиксируйте трафарет плотно и без зазоров.

• Используйте магнитную фиксацию или держатели, если конструкция позволяет.

• Проверьте совпадение отверстий с контактами визуально или под микроскопом.

🧴 Избыток паяльной пасты

Слишком большое количество пасты может привести к замыканиям, деформации шариков и неравномерной пайке.
Что делать:

• Наносите тонкий равномерный слой — ровно столько, чтобы заполнить отверстия трафарета.

• Удалите излишки шпателем до оплавления.

• Используйте пасту с мелкой фракцией, подходящую по размеру к вашему трафарету.

Заключение

Реболлинг BGA — это не просто техническая операция, а важный навык, позволяющий продлить жизнь дорогостоящих микросхем и восстановить сложную электронику. При наличии подходящих инструментов, терпения и аккуратности, эту задачу может освоить не только профессионал, но и увлечённый любитель. Главное — внимательно следовать этапам, использовать качественные материалы и избегать типичных ошибок.
